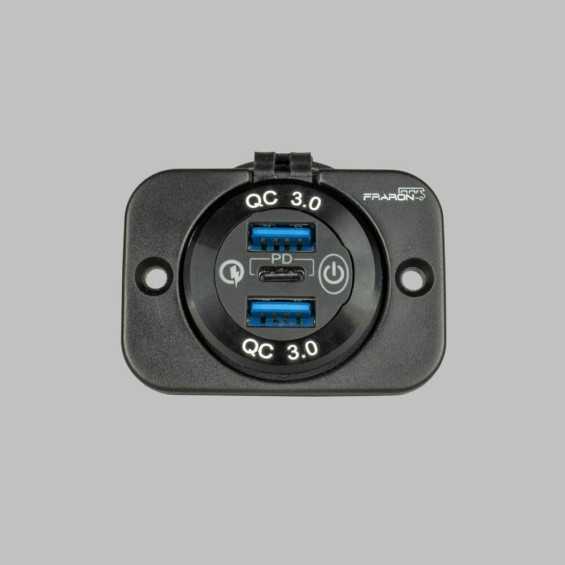

Presa USB tripla da pannello

Descrizione

La  tripla presa USB integrata consente la ricarica e il funzionamento di dispositivi di navigazione, fotocamere digitali, smartphone, tablet , ecc. direttamente tramite il sistema di batterie del veicolo a 12V o 24V. Il convertitore DC-DC integrato converte la  tensione della batteria (12V o 24V) nella tensione necessaria per le uscite USB. Tutte e tre le uscite di ricarica possono essere utilizzate contemporaneamente per caricare più dispositivi contemporaneamente.

connessioni

• 2 x USB-A QC3.0, connettore di ricarica rapida
  Ogni connettore USB-A può fornire un massimo di 18 W di potenza, se entrambe le uscite USB-A vengono utilizzate contemporaneamente, una delle due uscite si riduce a 12 W.
• 1 x connettore UCB-C PD
  PD sta per Power Delivery, una tecnologia per la ricarica rapida e intelligente con una maggiore potenza in uscita.

Interruttore ON/OFF

Il dispositivo dispone di un interruttore ON-OFF a sfioro per controllare la ricarica dei dispositivi in ​​qualsiasi momento. Ma anche per spegnere le porte USB quando non servono, risparmiando energia.

Senza illuminazione a LED

Privo di illuminazione LED: Riduzione del consumo e nessuna luce fastidiosa durante la notte.

Corpo esterno della presa:

Realizzato in lega di alluminio di alta qualità, più robusto e con una migliore dissipazione del calore.

Montaggio e connessione:

Può essere installato con una maschera rettangolare in materiale plastico e due viti o senza maschera utilizzando la ghiera filettata. Quando si esegue il montaggio con la maschera è necessario praticare un foro da 38 mm nella parete di montaggio. La presa da incasso viene fissata alla maschera con la ghiera filettata e inserita nel foro di montaggio. La maschera viene fissata alla superficie di montaggio dalla parte anteriore utilizzando le due viti fornite. Se la maschera rettangolare non viene utilizzata, è necessario praticare un foro da 30 mm nella parete di montaggio. Dopo aver inserito la presa da incasso dalla parte anteriore, viene quindi fissata da dietro con la ghiera filettata.

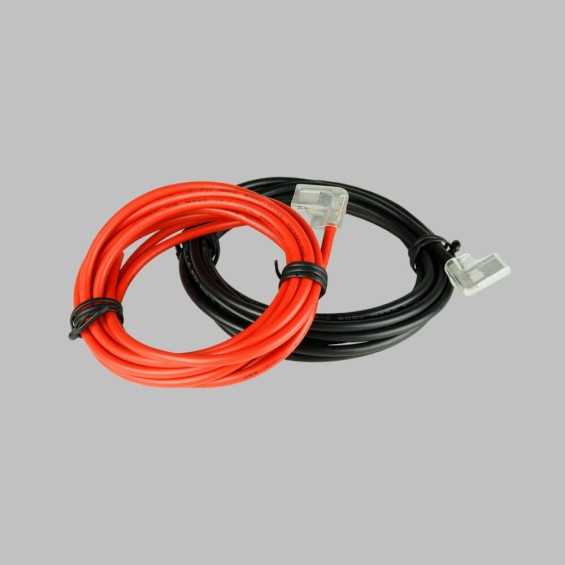

I cavi vengono collegati da dietro tramite i contatti a faston del set di cavi di collegamento (rosso/nero), incluso nella fornitura. La lunghezza del cavo è di 2 metri, la sezione del cavo è di 2 mm² (AWG14). Le estremità del cavo devono essere collegate alla batteria o alla bus-bar più vicina. Un fusibile da 10A deve essere installato sul cavo positivo (rosso) subito dopo la batteria o la bus-bar.
La profondità di installazione dalla piastra di montaggio è di circa 58 mm. Le prese USB possono essere facilmente chiuse con il coperchio in gomma quando non vengono utilizzate.

Caratteristiche tecniche:

• Intervallo di tensione in ingresso: 8 V - 32 V CC
• 2 porte di ricarica rapida USB-A QC3.0
  • 5 V / 3,6 A; 9V/3A; Tensione di ingresso 12V / 3A max @ 12V
  • 5V/3A; 9V/2A; Tensione di ingresso 12V / 1,5A max @ 24V
• 1 connettore UCB-C PD
  • 5 V / 3-3,6 A; 9 V / 2-2,66 A; Tensione di ingresso 12V / 1,5-2A max @ 12V
  • 5V/3A; 9V/2A; Tensione di ingresso 12V / 1,5A max @ 24V
• Potenza totale: 48W @ 24V, 60W @ 12V
• Protezione da cortocircuito e surriscaldamento
• Classe di protezione: IP20
• Intervallo di temperatura di esercizio: -40°C ~ +60°C
• Comportamento al fuoco: autoestinguente, UL94V0
• Materiale dell'alloggiamento: alluminio/plastica
• Colore alloggiamento: antracite/nero
• Cavo di collegamento: rosso/nero, 2 m, isolato con due terminali a lama angolati da 6,3 mm
• Sezione del cavo: 2mm² / AWG14
• Diametro del foro  con piastra di montaggio: 38 mm
• Diametro del foro senza piastra di montaggio: 30 mm
• Profondità di installazione compreso il cavo di collegamento dalla piastra di montaggio: 58 mm
• Dimensioni (LxLxP) con piastra di montaggio e cappuccio antipolvere: 60 x 43 x 54 mm
• Peso compreso il cavo: 160 g

Fornitura:

• Presa tripla USB con telaio di montaggio
• 2 viti di montaggio
• Set di cavi da 2 m, rosso/nero , con terminali faston a 90°
