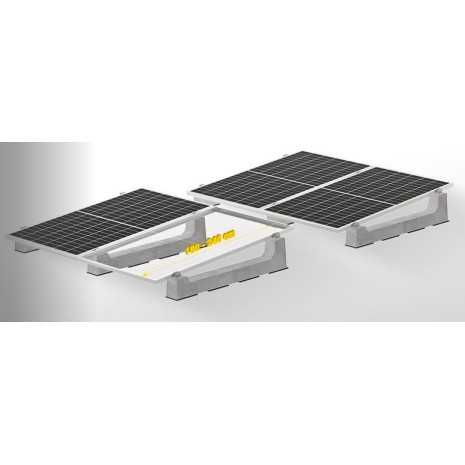

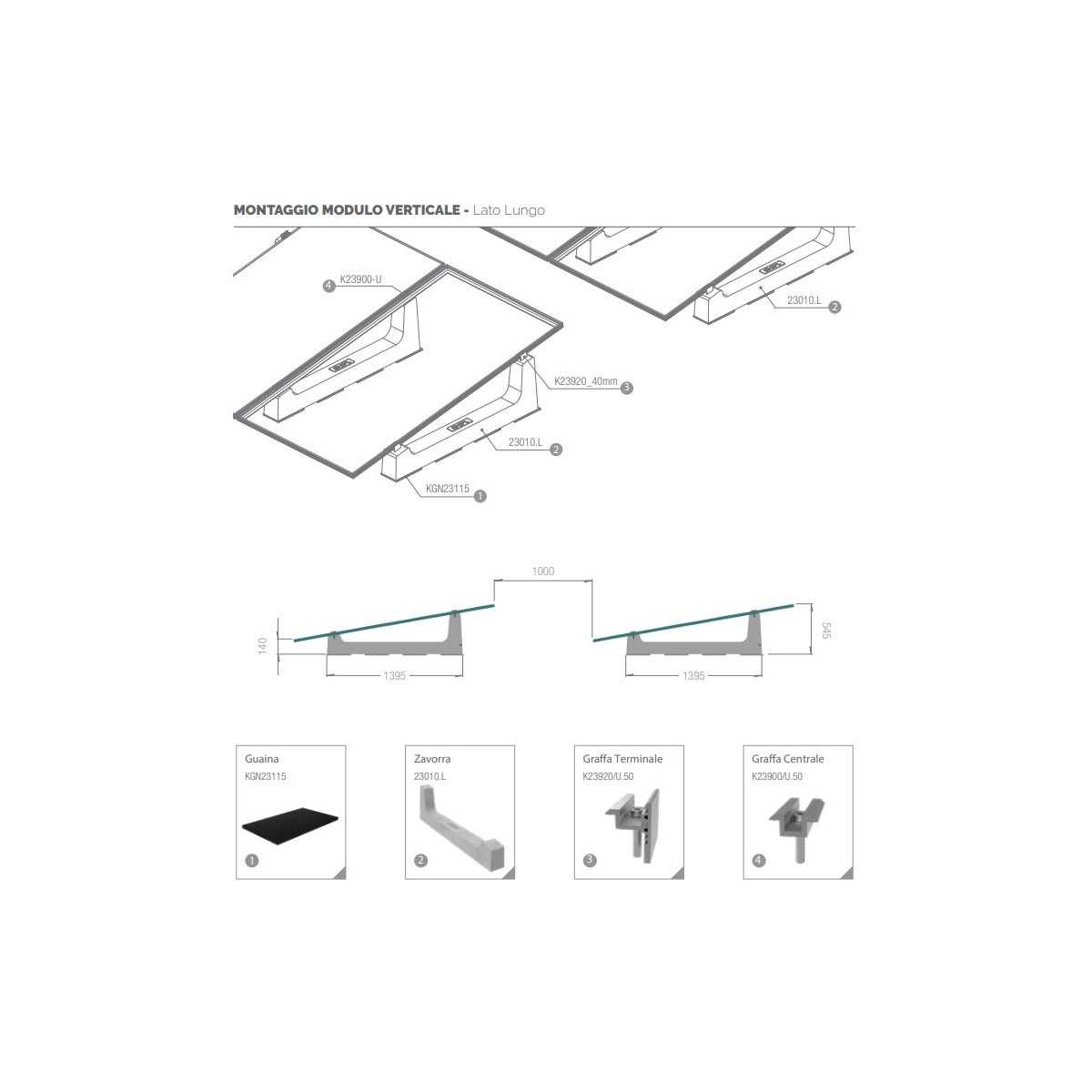

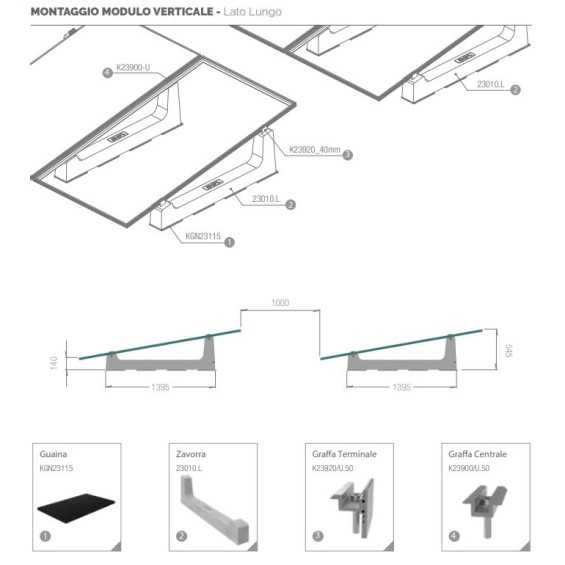

Disponibili con inclinazione di 5° e 10°, le zavorre Mono-XL offrono ai pannelli FV di grandi dimensioni una soluzione semplice e versatile: il fissaggio verticale assicura ai moduli un alto livello di tenuta e stabilità, mentre la possibilità di modulare liberamente la distanza tra le file garantisce una posa rapida anche in presenza di ostacoli sulla copertura.

 Il fissaggio sul lato lungo garantisce un’alta tenuta ai carichi di vento e neve, e il rispetto dei parametri di appoggio indicati dai produttori assicura il mantenimento della garanzia sui moduli. Come tutte le zavorre Sun Ballast, anche quelle del sistema Mono-XL non richiedono alcun foro sulla copertura, contengono già all’interno le boccole di fissaggio e sono utilizzabili su qualunque superficie piana.

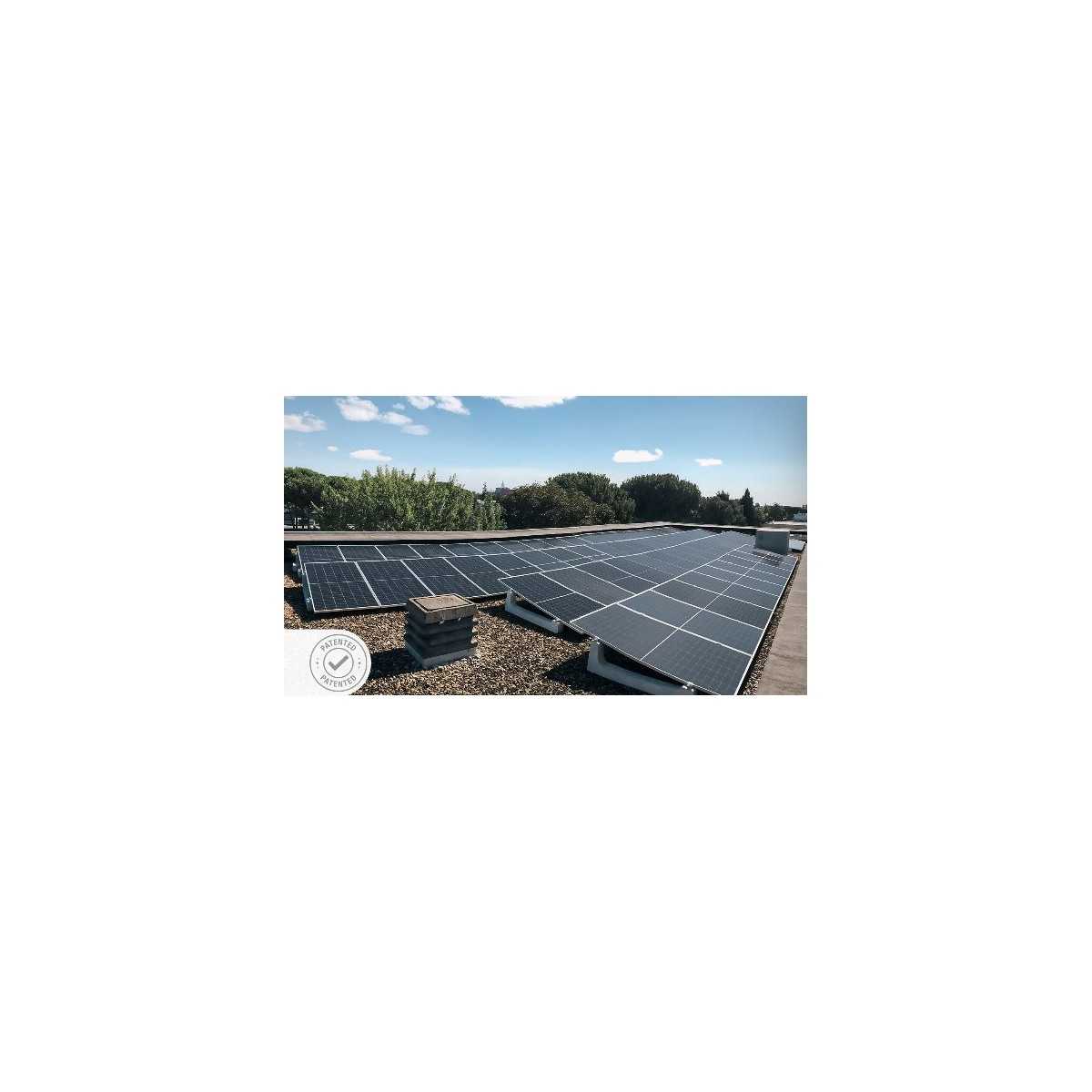

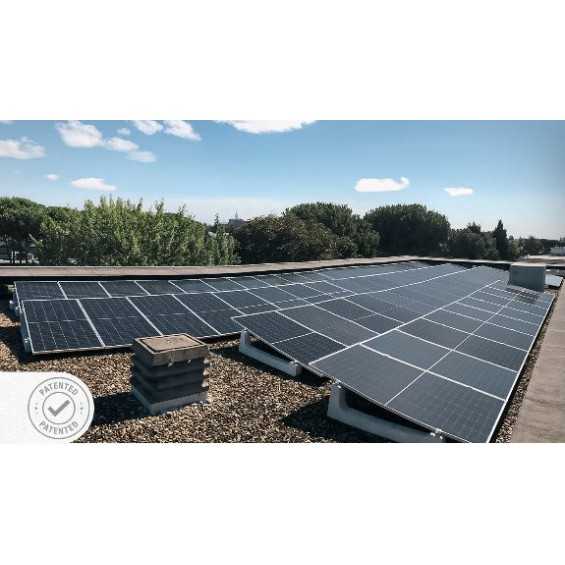

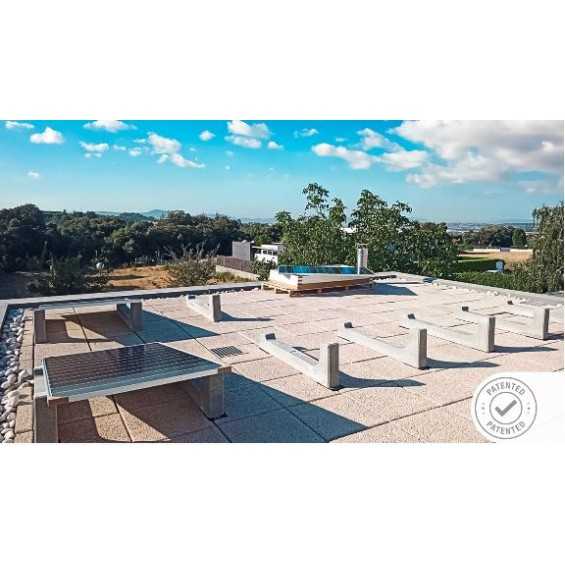

Applicazione: Qualsiasi tipologia di tetto piano con pendenza max di 5°; con rivestimento in guaina, cemento, ghiaia o tetto verde. Anche a terra, su terreni battuti o pavimentazioni.

Sun Ballast è una struttura a zavorra per montaggio di pannelli fotovoltaici su tetto piano, che presenta i seguenti vantaggi:

• si monta senza forare il tetto
• è realizzato in cemento armato ed è quindi resistente al tempo e all’usura
• ha la funzione sia di supporto che di zavorra per il pannello
• non richiede alcun profilo o elemento da preassemblare
• per il montaggio sono sufficienti un filo per allineare le zavorre e una chiave a brugola per il serraggio dei ganci
• non supera i 25 kg/mq e può essere installato in loco, senza l’ausilio di strumentazioni elettriche quali trapani o avviatori
• si adatta a qualsiasi formato o tipologia di fotovoltaico
• garantito 25 anni

In virtù dei suddetti vantaggi le tempistiche di installazione si riducono fino al 70 %, ed il costo è contenuto.

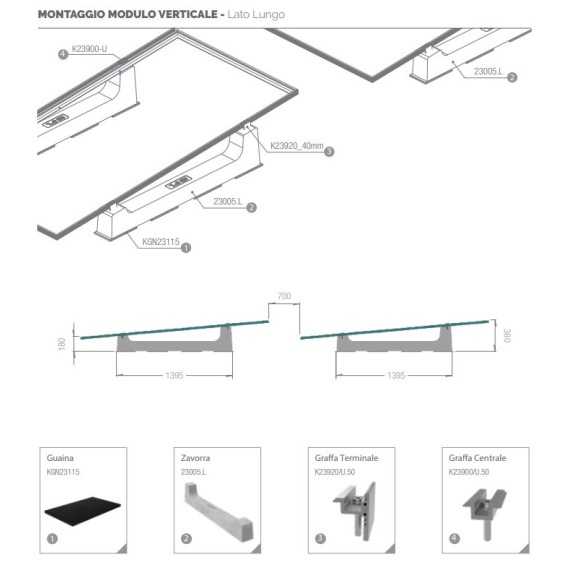

Cosa comprende la fornitura

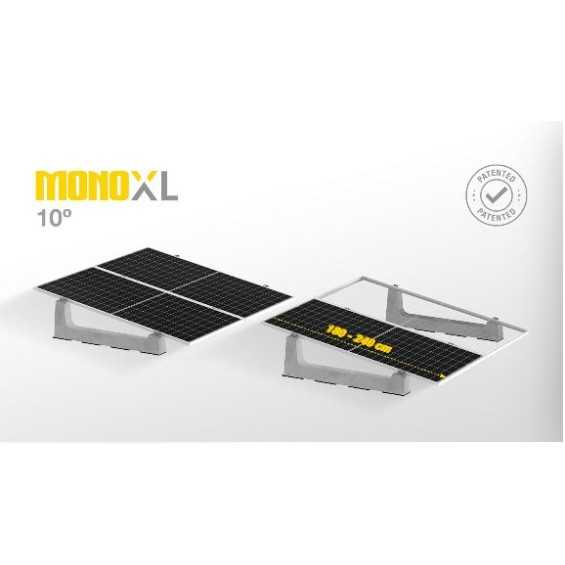

La fornitura comprende il necessario per l'installazione di 5 pannelli di grandi dimensioni (lunghezza 180-240cm):
- 6 supporti zavorrati SunBallast Mono XL
- 12 guaine di appoggio dei supporti zavorrati, non propagante l'incendio nel rispetto delle nuove normative antincendio
- 4 morsetti laterali + 8 centrali di fissaggio dei pannelli e viteria

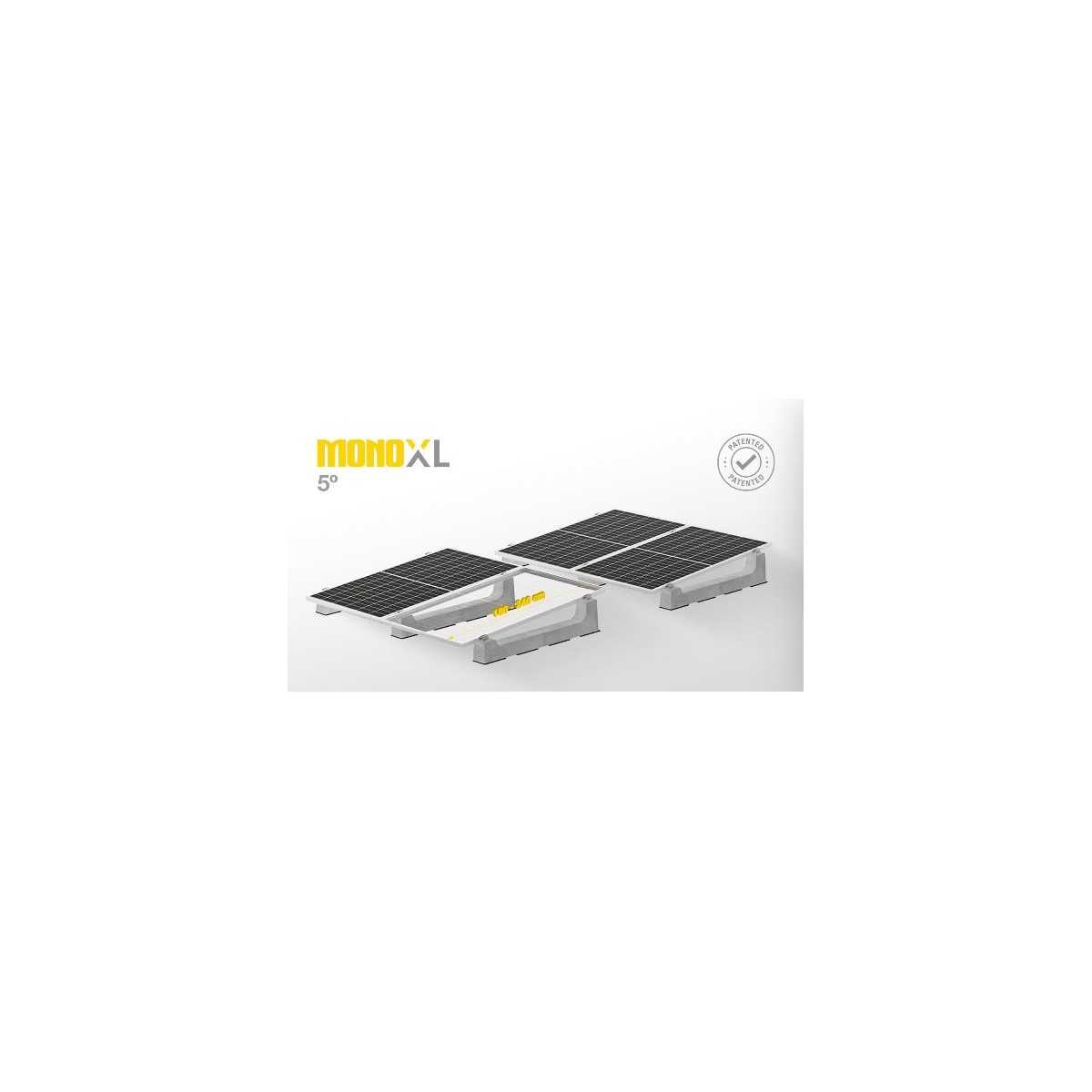

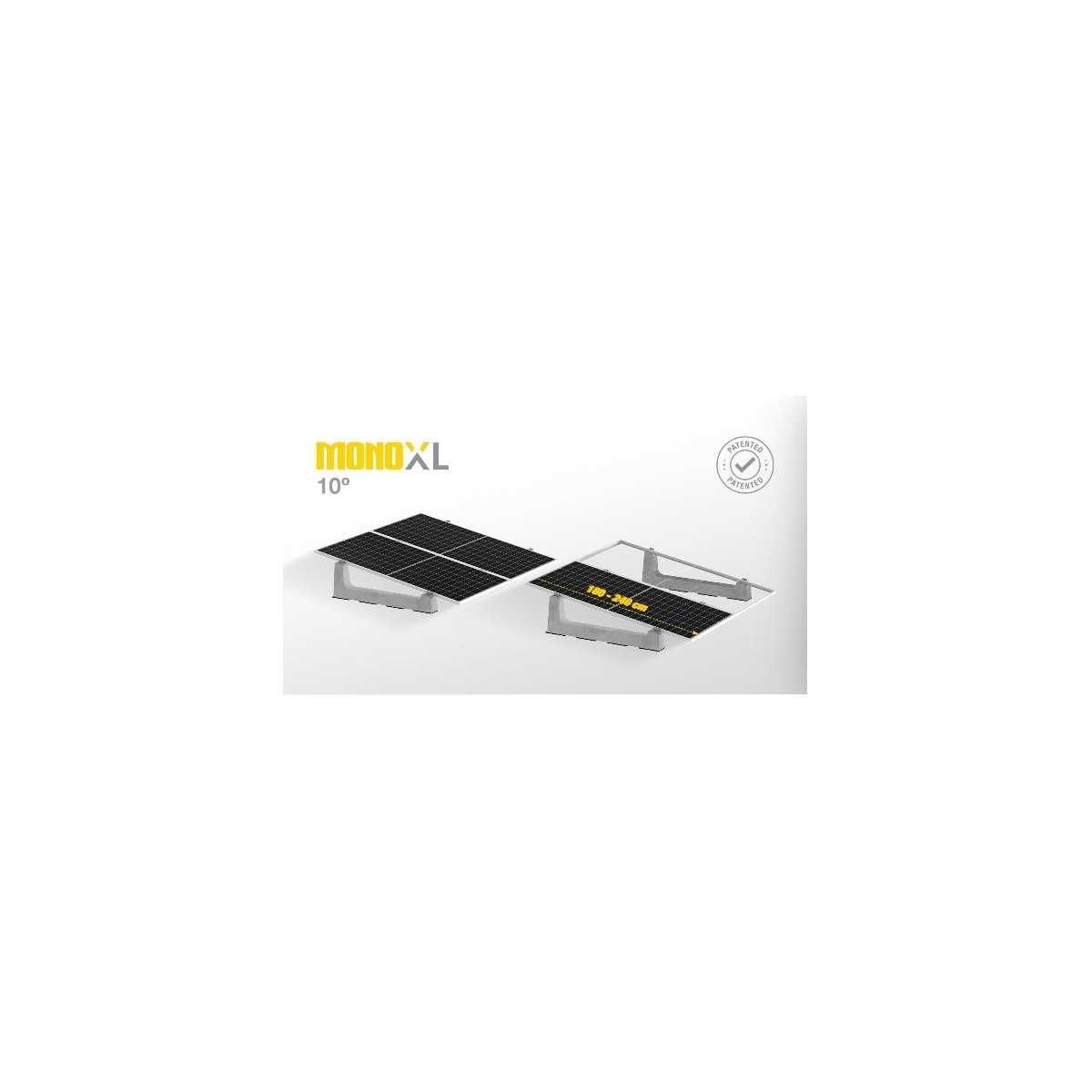

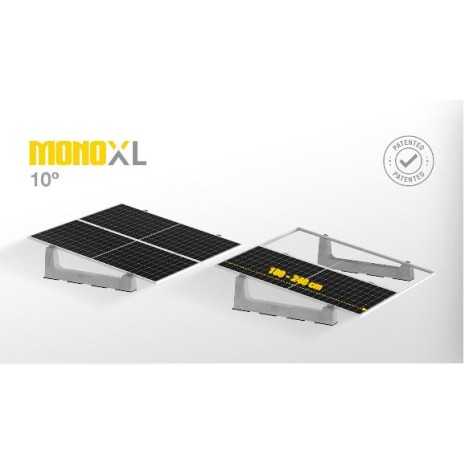

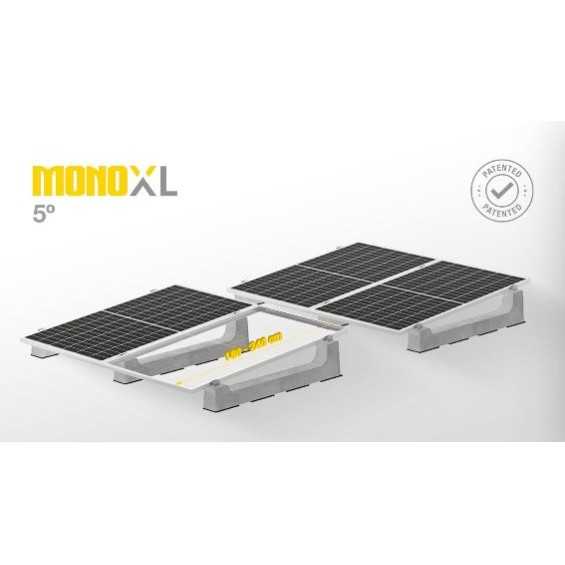

Disponibile con inclinazione da 5° e 10°: selezionare l'inclinazione desiderata nel menu a tendina qui sopra

Peso zavorre:

• Zavorra 5°.L: 65 kg cad.
• Zavorra 10°.L: 70 kg cad.

Zavorra in calcestruzzo prefabbricato non armato. (All’interno è presente un tondino in ferro per aumentare l’elasticità meccanica)

• Classe di esposizione: XC4;
• Classe di resistenza: C32/40;
• Minimo contenuto cemento: 340 kg/m3;
• Classe di resistenza al fuoco: Classe 0 (classe italiana) A1 (classe europea con rif. UNI EN 13501-1:2019);
• Profondità massima di penetrazione H2O sotto pressione 500 kPa: 15 mm;
• Profondità media di penetrazione H2O sotto pressione 500 kPa: 10 mm;
• Tolleranza peso: ±5%;
• Misura: ±5 mm
• Determinazione forza di strappo/tenuta (pullout) di inserto filettato M8 inglobato in elemento CLS per trazione diretta di barra filettata M8 avvitata in esso.

Esito della prova di trazione a 15 KN (1530 kg):
Nessuno sfilamento dell’inserto filettato;
Rottura della barra filettata.
