Commutatore linea 230V da inverter a rete elettrica

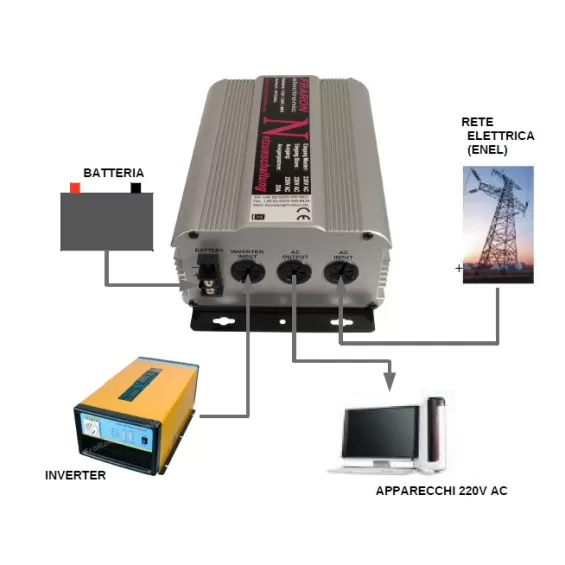

Questo commutatore di rete si utilizza quando l'energia solare immagazzinata nelle batterie e l'elettricità generata dall'inverter devono essere utilizzate principalmente prima di passare al funzionamento prelevando dalla rete.

La tensione generata dall'inverter viene utilizzata principalmente per alimentare le utenze collegate. Per evitare che l'inverter gravi sulle batterie fino a scaricarle completamente, il circuito di priorità di rete passa al funzionamento con alimentazione da rete fissa ad una determinata tensione della batteria (tre soglie d'intervento impostabili) e quindi protegge la batteria dallo scaricamento eccessivo. Non appena le batterie sono state ricaricate a un determinato valore di tensione tramite energia solare o altre fonti di ricarica, il circuito di priorità di rete torna al funzionamento con inverter.

La commutazione tra le sorgenti di tensione avviene entro 0,01", ciò consente di utilizzare la commutazione di rete in connessione con un inverter come se fosse un gruppo di continuità (UPS).

La selezione del sistema di batteria e le soglie di commutazione avviene tramite switch a levetta nel dispositivo.

• Ingresso alimentazione da rete 230VAC ± 10% (slave)
• Ingresso inverter 230VAC ± 10% (master)
• Tensione del sistema batteria: 12V / 24V / 48V
• Intervallo di tensione in ingresso:

sistema a 12 V: da 10,0 a 16,0V
sistema a 24 V: da 20,0 a 32,0V
sistema a 48 V: da 40,0 a 64,0V

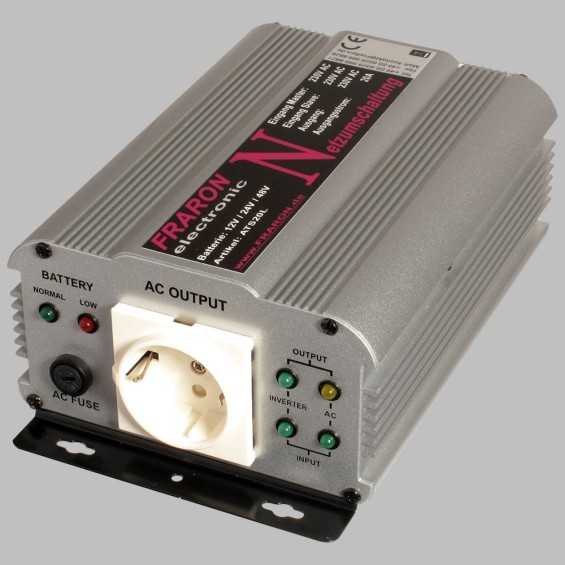

• 1 uscita 230V AC (presa Schuko) max. 10A
• 1 uscita 230V AC (morsettiera a bordo) max. 20A
• capacità di commutazione massima: 4600 watt, 20A
• Soglie di commutazione e tensione di sistema regolabili tramite interruttori a levetta
• Doppio circuito relè, separazione onnipolare
• Commutazione controllata da microprocessore
• Tempo di commutazione: circa 0,010 secondi
• Consumo proprio: 40mA @ 12V DC in funzionamento da rete
• Consumo proprio: 300mA @ 12V DC in modalità inverter
• Materiale custodia: alluminio
• Intervallo di temperatura di funzionamento: da -15 ° C a + 45 ° C
• Classe di protezione: IP20
• Dimensioni (LxWxH): 215x133x80mm
• Peso: 1,2 kg (senza confezione)
