Multifunzione, con gestione intelligente dell'energia
Il MultiPlus è un potente inverter ad onda sinusoidale pura, un caricabatterie sofisticato con tecnologia di ricarica adattiva e commutatore di rete AC ad alta velocità, il tutto in una solo alloggiamento compatto. Oltre a queste funzioni primarie, il MultiPlus presenta diverse caratteristiche avanzate, come indicato di seguito.
Funzionamento in parallelo e capacità di funzionamento trifase
È possibile far funzionare in parallelo fino a sei unità Multi per ottenere una maggiore erogazione di potenza. Oltre alla connessione in parallelo, è possibile configurare tre unità per un'uscita trifase.
PowerControl - Per generatore limitato, lato banchina o rete di distribuzione
Grazie al pannello Multi Control, è possibile configurare una corrente massima per il generatore o la banchina. Il MultiPlus prende in considerazione altre cariche AC e utilizza quanto eccede per la carica, prevenendo così il sovraccarico dell'alimentazione generatore o banchina.
PowerAssist - Aumentare la capacità dell'alimentazione banchina o generatore
Questa caratteristica porta il principio del PowerControl a una dimensione superiore. Permette al MultiPlus di integrare la capacità della fonte alternativa. Quando si richiede spesso potenza massima solo per un breve periodo di tempo, il MultiPlus compensa immediatamente l'eventuale carenza energetica di generatore o banchina con l’alimentazione proveniente dalla batteria. Quando il carico si riduce, l'alimentazione eccedente viene utilizzata per ricaricare la batteria.
Caricabatterie adattivo a quattro fasi e carica di un banco batterie doppio
L'uscita principale fornisce una carica potente al sistema batteria mediante un avanzato software di “carica adattiva”. Il software mette a punto il processo automatico a tre fasi per soddisfare le condizioni della batteria e aggiunge una quarta fase per lunghi periodi di carica di mantenimento. Il MultiPlus, inoltre, carica una seconda batteria utilizzando un'uscita di carica di compensazione indipendente per la batteria di avviamento di un motore principale o di un generatore.
Alta potenza di spunto
Necessaria per avviare alti picchi di carico, come convertitori di potenza per lampade LED, lampade alogene o attrezzi elettrici.
Modalità Search (ricerca)
Se la modalità di ricerca è su “on”, il consumo di energia dell’inverter durante il funzionamento a vuoto diminuisce di circa un 70%. In questa modalità il Multi, durante il funzionamento come inverter, si spegne in caso di operazione a vuoto o in condizioni di carico minimo e si riaccende brevemente ogni due secondi. Se la corrente di uscita supera un livello predeterminato, l’inverter continuerà a funzionare. Altrimenti si disattiverà nuovamente.
Relè programmabile
Per difetto, il relè programmabile è impostato in funzione di allarme, ossia il relè si diseccita in caso di allarme o preallarme (temperatura inverter troppo alta, ondulazione in ingresso troppo elevata, tensione della batteria quasi troppo bassa).
Accensione / spegnimento / caricabatterie acceso da remoto
Tramite connettore tripolare
Configurazione, monitoraggio e controllo del sistema in loco
Dopo l'installazione, il MultiPlus è pronto per funzionare. È possibile modificare alcune impostazioni tramite DIP switch: tensione di carica batteria / modalità ricerca. Per ulteriori informazioni, utilizzare il VEConfig o il dongle VE.Bus Smart.
Configurazione e monitoraggio remoti
Installando un Cerbo GX o un altro prodotto GX per la connessione a internet i dati operativi possono essere salvati e visualizzati gratuitamente nel sito VRM (Victron Remote Management). Quando sono collegati a Internet, è possibile accedere remotamente ai sistemi e cambiare le impostazioni.
CONTENUTO:

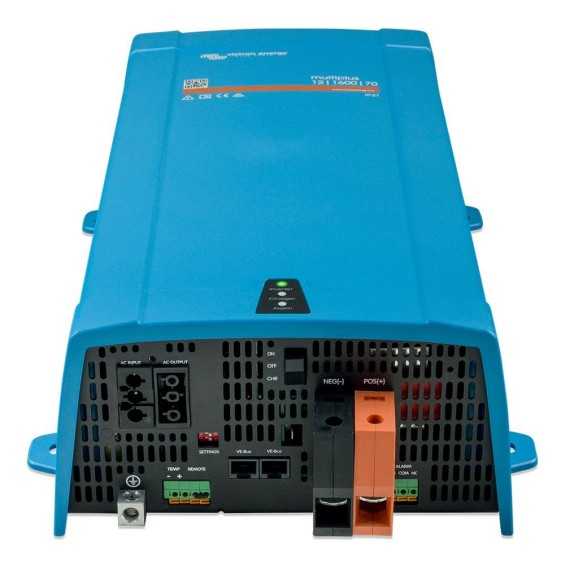

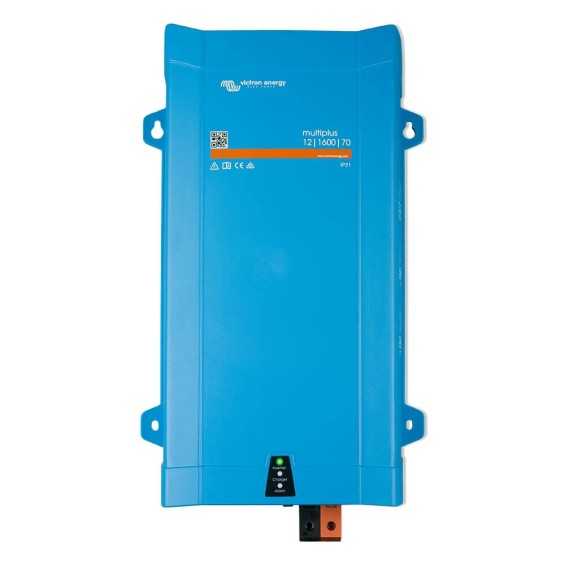

- Victron Multi / 12V / potenza 1600VA / caricabatterie 70A / commutazione di rete 16A
- Spina/presa G-ST18i per ingresso e uscita 230 V CA
- Sensore di temperatura della batteria
Multifunzione, con gestione intelligente dell'energia
Il MultiPlus è un potente inverter ad onda sinusoidale pura, un caricabatterie sofisticato con tecnologia di ricarica adattiva e commutatore di rete AC ad alta velocità, il tutto in una solo alloggiamento compatto. Oltre a queste funzioni primarie, il MultiPlus presenta diverse caratteristiche avanzate, come indicato di seguito.
Funzionamento in parallelo e capacità di funzionamento trifase
È possibile far funzionare in parallelo fino a sei unità Multi per ottenere una maggiore erogazione di potenza. Oltre alla connessione in parallelo, è possibile configurare tre unità per un'uscita trifase.
PowerControl - Per generatore limitato, lato banchina o rete di distribuzione
Grazie al pannello Multi Control, è possibile configurare una corrente massima per il generatore o la banchina. Il MultiPlus prende in considerazione altre cariche AC e utilizza quanto eccede per la carica, prevenendo così il sovraccarico dell'alimentazione generatore o banchina.
PowerAssist - Aumentare la capacità dell'alimentazione banchina o generatore
Questa caratteristica porta il principio del PowerControl a una dimensione superiore. Permette al MultiPlus di integrare la capacità della fonte alternativa. Quando si richiede spesso potenza massima solo per un breve periodo di tempo, il MultiPlus compensa immediatamente l'eventuale carenza energetica di generatore o banchina con l’alimentazione proveniente dalla batteria. Quando il carico si riduce, l'alimentazione eccedente viene utilizzata per ricaricare la batteria.
Caricabatterie adattivo a quattro fasi e carica di un banco batterie doppio
L'uscita principale fornisce una carica potente al sistema batteria mediante un avanzato software di “carica adattiva”. Il software mette a punto il processo automatico a tre fasi per soddisfare le condizioni della batteria e aggiunge una quarta fase per lunghi periodi di carica di mantenimento. Il MultiPlus, inoltre, carica una seconda batteria utilizzando un'uscita di carica di compensazione indipendente per la batteria di avviamento di un motore principale o di un generatore.
Alta potenza di spunto
Necessaria per avviare alti picchi di carico, come convertitori di potenza per lampade LED, lampade alogene o attrezzi elettrici.
Modalità Search (ricerca)
Se la modalità di ricerca è su “on”, il consumo di energia dell’inverter durante il funzionamento a vuoto diminuisce di circa un 70%. In questa modalità il Multi, durante il funzionamento come inverter, si spegne in caso di operazione a vuoto o in condizioni di carico minimo e si riaccende brevemente ogni due secondi. Se la corrente di uscita supera un livello predeterminato, l’inverter continuerà a funzionare. Altrimenti si disattiverà nuovamente.
Relè programmabile
Per difetto, il relè programmabile è impostato in funzione di allarme, ossia il relè si diseccita in caso di allarme o preallarme (temperatura inverter troppo alta, ondulazione in ingresso troppo elevata, tensione della batteria quasi troppo bassa).
Accensione / spegnimento / caricabatterie acceso da remoto
Tramite connettore tripolare
Configurazione, monitoraggio e controllo del sistema in loco
Dopo l'installazione, il MultiPlus è pronto per funzionare. È possibile modificare alcune impostazioni tramite DIP switch: tensione di carica batteria / modalità ricerca. Per ulteriori informazioni, utilizzare il VEConfig o il dongle VE.Bus Smart.
Configurazione e monitoraggio remoti
Installando un Cerbo GX o un altro prodotto GX per la connessione a internet i dati operativi possono essere salvati e visualizzati gratuitamente nel sito VRM (Victron Remote Management). Quando sono collegati a Internet, è possibile accedere remotamente ai sistemi e cambiare le impostazioni.
CARATTERISTICHE
Funzione di controllo della potenza: sì
Funzione Power Assist: sì
Possibile funzionamento in parallelo e trifase: sì
Interruttore di priorità di rete (A): 16
INVERTER
Intervallo di tensione in ingresso (V CC): 9,5 - 17,0
Voltaggio in uscita: 230 VCA ± 2%
Frequenza: 50 Hz ± 0,1% (1)
Potenza continuativa a 25°C (VA): 1600 (3)
Potenza continuativa a 25°C (W): 1300
Potenza continuativa a 40°C (W): 1100
Potenza continuativa a 65°C (W): 800
Potenza di picco (W): 2800
Efficienza massima (%): 93
Consumo energetico a vuoto (W): 10
Consumo energetico a vuoto in modalità ricerca (W): 3
CARICABATTERIE
Voltaggio in ingresso: 187-265 V CA, 45-65 Hz
Tensione di carica costante 'assorbimento' (V DC): 14,4 (regolabile liberamente)
Tensione di carica di mantenimento 'flottante' (V DC): 13,8 (regolabile liberamente)
Modalità di memorizzazione della tensione di carica (V DC): 13,2 (regolabile liberamente)
Corrente di carica della batteria di bordo (A): 70 (4)
Corrente di carica della batteria di avviamento (A): 1
Sensore di temperatura della batteria: sì
GENERALE
Collegamento comunicazione VE.Bus: sì, per funzionamento in parallelo e trifase, monitoraggio remoto e integrazione di sistema
Relè programmabile: sì (5)
Telecomando ON/OFF: ON/OFF
Dip-switch: sì (7)
Fusibile CC interno: 200 A
Protezione: ag (2)
Intervallo di temperatura di lavoro: da -40 a +65°C
Raffreddamento: ventola
Umidità (senza condensa): max 95%
ALLOGGIAMENTO
Materiale e colore: alluminio (blu RAL 5012)
Classe di protezione: IP21
Terminali di collegamento della batteria: 50mm²

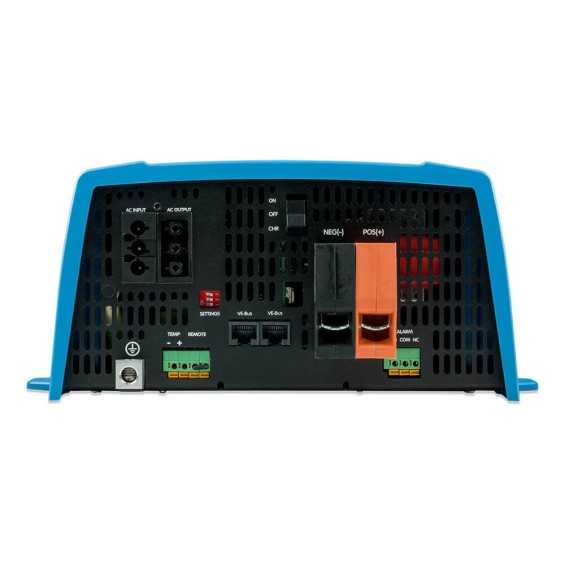

Collegamento 230 V AC: connettore G-ST18i
Peso (kg): 10,2 (senza imballaggio)
Dimensioni (axlxp in mm): 470 x 265 x 120
NORME
Sicurezza: EN 60335-1, EN 60335-2-29, EN 62109-1
Emissioni/Immunità: EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3
Direttiva automobilistica: ECE R10-5
NOTE
(1) adattabile anche per 60 Hz e 240 V
(2) Funzioni di protezione:
a. Cortocircuito in uscita
b. Sovraccarico
c. Voltaggio della batteria troppo alto
d. Voltaggio della batteria troppo basso
e. Temperatura troppo alta
f. 230 V CA all'uscita dell'inverter
g. Tensione di ondulazione in ingresso troppo alta
(3) Carico non lineare, fattore di picco 3:1
(4) a una temperatura ambiente di 25°C
(5) Relè programmabile: può essere programmato per allarme generale, sottotensione CC o segnale di avvio del generatore.
(6) Controllo remoto/tensione di carica della batteria/frequenza inverter/modalità di ricerca
(7) Tensione di carica della batteria/modalità di ricerca
