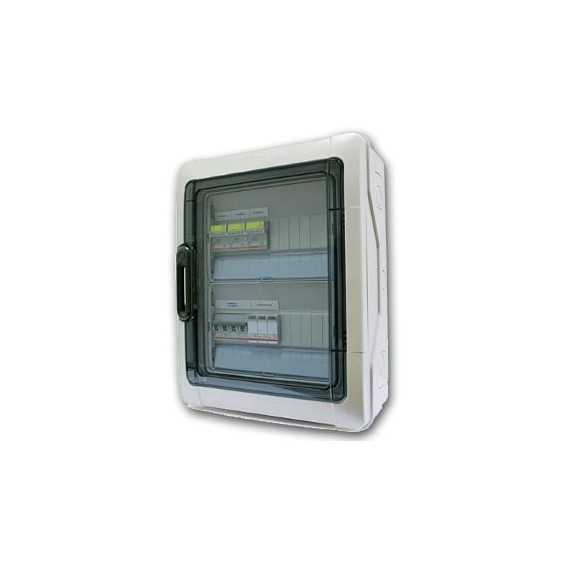

Quadro di campo AC/DC specifico per impianti a isola.

Assicura la protezione sia dal lato corrente continua (pannelli/batterie) che dal lato corrente alternata (IN e OUT inverter) con i seguenti componenti:

DC
- Interruttore di protezione/fusibile di taglia adeguata per la linea di ingresso pannelli.
In questo modo la stringa di Moduli Fotovoltaici può essere disconnessa, per eventuali operazioni di manutenzione o diagnostica
- Magnetotermico di taglia adeguata (max 125A) tra inverter e batteria

AC
- Interruttore Magnetotermico Differenziale 16/25A (3kW/5kW) Id 30mA  in uscita dell'inverter.
- Interruttore Magnetotermico 16/25A (3kW/5kW) Id 30mA  per l'ingresso ausiliario (generatore)
