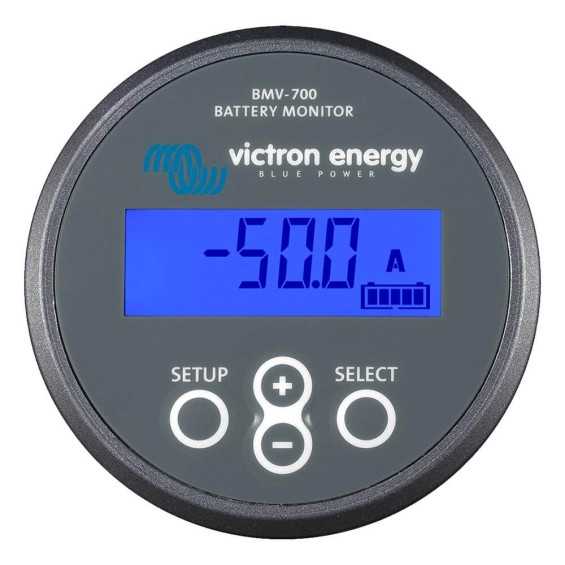

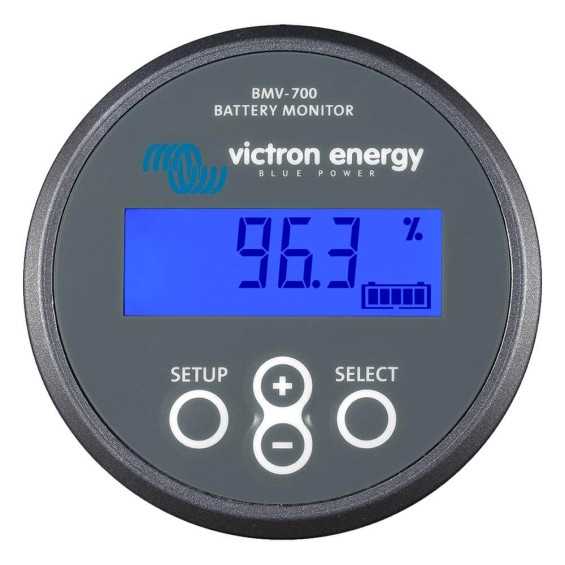

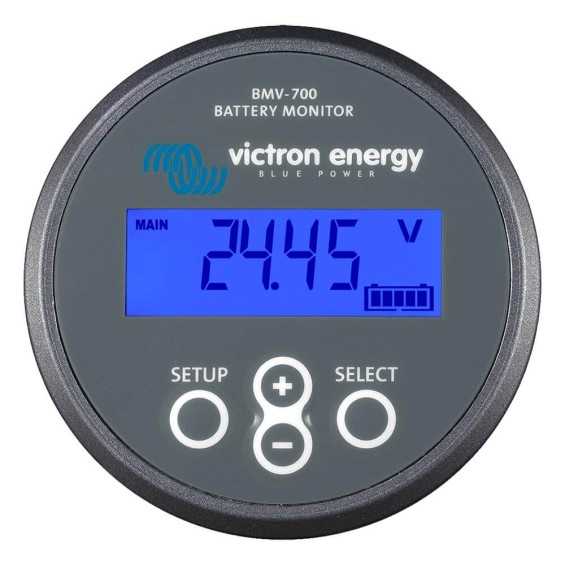

Il monitor di precisione per batteria BMV-700 controlla costantemente lo stato della batteria. La corrente e la tensione della batteria vengono misurate in maniera continua. Questi dati vengono utilizzati per calcolare con precisione lo stato di carica attuale della batteria e fornire un valore affidabile in modo che tu sappia sempre quanta energia è ancora disponibile.

Caratteristiche standard:

• Visualizza la tensione, la corrente, la potenza della batteria, gli ampere consumati e lo stato di carica
• Visualizzazione del tempo di funzionamento rimanente alla velocità di scarica attuale
• Allarme visivo e acustico programmabile
• Contatto di commutazione programmabile a potenziale zero che commuta quando viene raggiunto un livello di carica regolabile o una determinata tensione della batteria, ad esempio per spegnere carichi insignificanti o per accendere un generatore se necessario, o per eseguire altre azioni.
• Porta di comunicazione VE.Direct
• Memorizza un'ampia gamma di dati storici che possono essere utilizzati per valutare lo stato della batteria (valori storici).

Come funziona:

la capacità della batteria viene misurata in ampere-ora (Ah). Ad esempio, una batteria che eroga una corrente di 5A per un periodo di 20 ore ha una capacità di 100 Ah (5x20=100). Il BMV misura continuamente il flusso di corrente in entrata e in uscita dalla batteria e lo utilizza per calcolare la quantità di energia fornita o prelevata. Tuttavia, poiché la capacità effettiva di una batteria dipende anche dall’età, dalla corrente di scarica e dalla temperatura, guardare semplicemente gli amper-ora non è sufficiente. Se ad esempio una batteria da 100 Ah viene scaricata in sole due ore, a causa dell'elevata corrente di scarica, ha a disposizione solo 56 Ah.

Apparentemente la capacità della batteria è quasi dimezzata. Questo fenomeno è chiamato efficienza di Peukert. Inoltre, la capacità viene ulteriormente ridotta da temperature elevate o molto basse. La semplice registrazione dei valori di amper-ora o di tensione non è quindi sufficiente per valutare lo stato di carica di una batteria. Il monitor della batteria BMV mostra sia gli Ah effettivamente assorbiti che lo stato di carica attuale corretto con i coefficienti Peukert e l'efficienza di carica. Il modo migliore per valutare le condizioni della batteria è osservare il livello di carica. Il valore è espresso in percentuale, dove 100% significa completamente carica e 0% significa completamente vuota.

Programmazione semplice
Un menu di installazione rapido e un menu di configurazione a scorrimento dettagliato assistono l'utente nell'effettuare le varie impostazioni. Si prega di fare riferimento al manuale per ulteriori dettagli.

BMV-700: conveniente, un monitor ad altissima risoluzione

• massima risoluzione: 10 mA (0,01 A) con shunt da 500 A
• Può essere utilizzato con shunt da 50, 60 o 100 mV, corrente nominale da 500 A a 10.000 A
• Consumo molto basso: 4mA @ 12V, 3mA @ 24V
• Molto facile da collegare: BMV-700 viene fornito con shunt da 500 A, cavo RJ12 UTP da 10 metri e cavo batteria da 2 x 2 metri incluso micro fusibile. È necessario anche un cavo di terra dallo shunt al negativo della batteria (non incluso).
• Pannello di controllo facile da installare, anello per installazione ad incasso o viti per montaggio a superficie
• Ampio intervallo di tensione: 6,5 - 95 V CC senza resistore in serie
• VE.Direct all'interfaccia USB (per il collegamento a un computer)

Opzionalmente disponibile:

• Cavo di interfaccia VE.Direct a USB per il collegamento a un computer
• Il software applicativo per PC BMV-Reader visualizza tutte le letture correnti, inclusi i dati storici su un computer. Può anche registrare i dati in un file in formato CSV. Questo software è disponibile gratuitamente e può essere scaricato.
• Versione più grande dello shunt di lettura, 1000A e 2000A
• Cavo di collegamento dallo shunt di misura al negativo batteria

Fornitura:

• Monitor batteria BMV-700

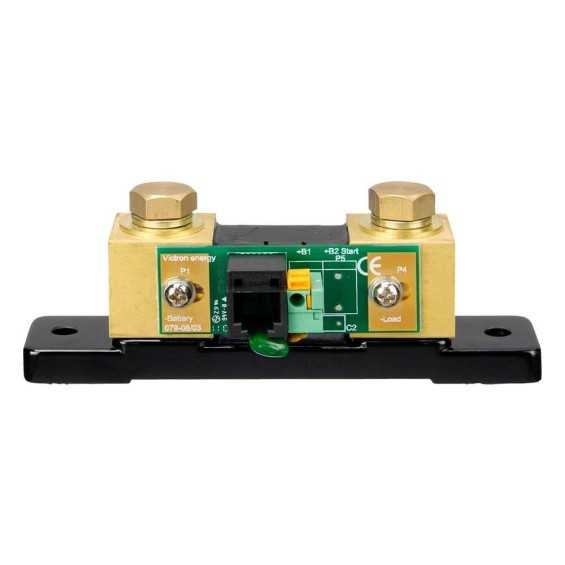

• Shunt 500A
• Cavo di collegamento UTP da 10 m (tra shunt e monitor)
• 1 cavo di collegamento alla batteria da 2 m con mini fusibile

Dati Tecnici:

• Tensione in ingresso: 6,5 - 95 V DC
• Consumo corrente (senza retroilluminazione): <0,4 mA
• Capacità della batteria: 20 - 9.999 Ah
• Intervallo di temperatura operativa: da -20 a 50°C
• Interfaccia di comunicazione (porta): sì
• Contatto senza potenziale: 60 V / 1 A (N/O)

Risoluzione con shunt da 500A:

• Corrente: 0,01 A
• Voltaggio: ± 0,01 V
• Ampere-ora: ±0,1 Ah
• Livello di carica (0-100%): ±0,1%
• Tempo di esecuzione rimanente: ±1 minuto
• Precisione della misurazione corrente: ±0,3%
• Precisione della misurazione della tensione: ±0,4%
• Dimensioni: L=135 mm x L=42 mm x A=50 mm

Installazione e dimensioni:

• Fornito con kit per montaggio ad incasso
• Disponibile custodia opzionale montaggio su superficie
• Cornice anteriore: diametro 63 mm
• Piastra frontale: 69 x 69 mm
• Diametro foro: 52mm
• Ingombro in profondità: 31mm
• Collegamento del cavo sullo shunt: vite testa esagonale M10
