Display monitoraggio impianto Energy Manager ERA Electronics 3502I

Vita in Camper: BM3502I, il display per il camper

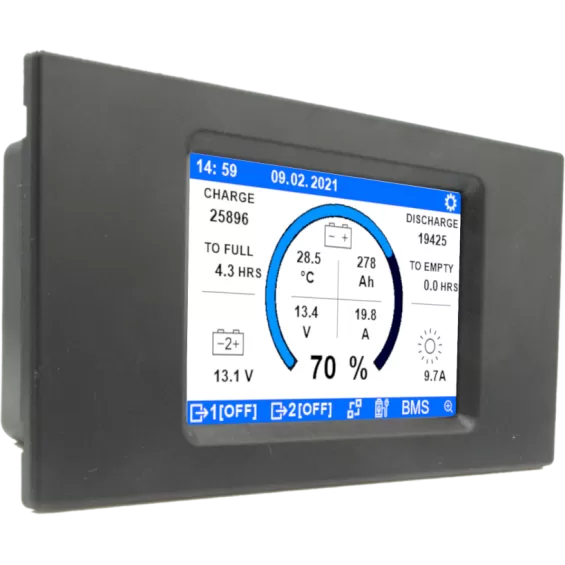

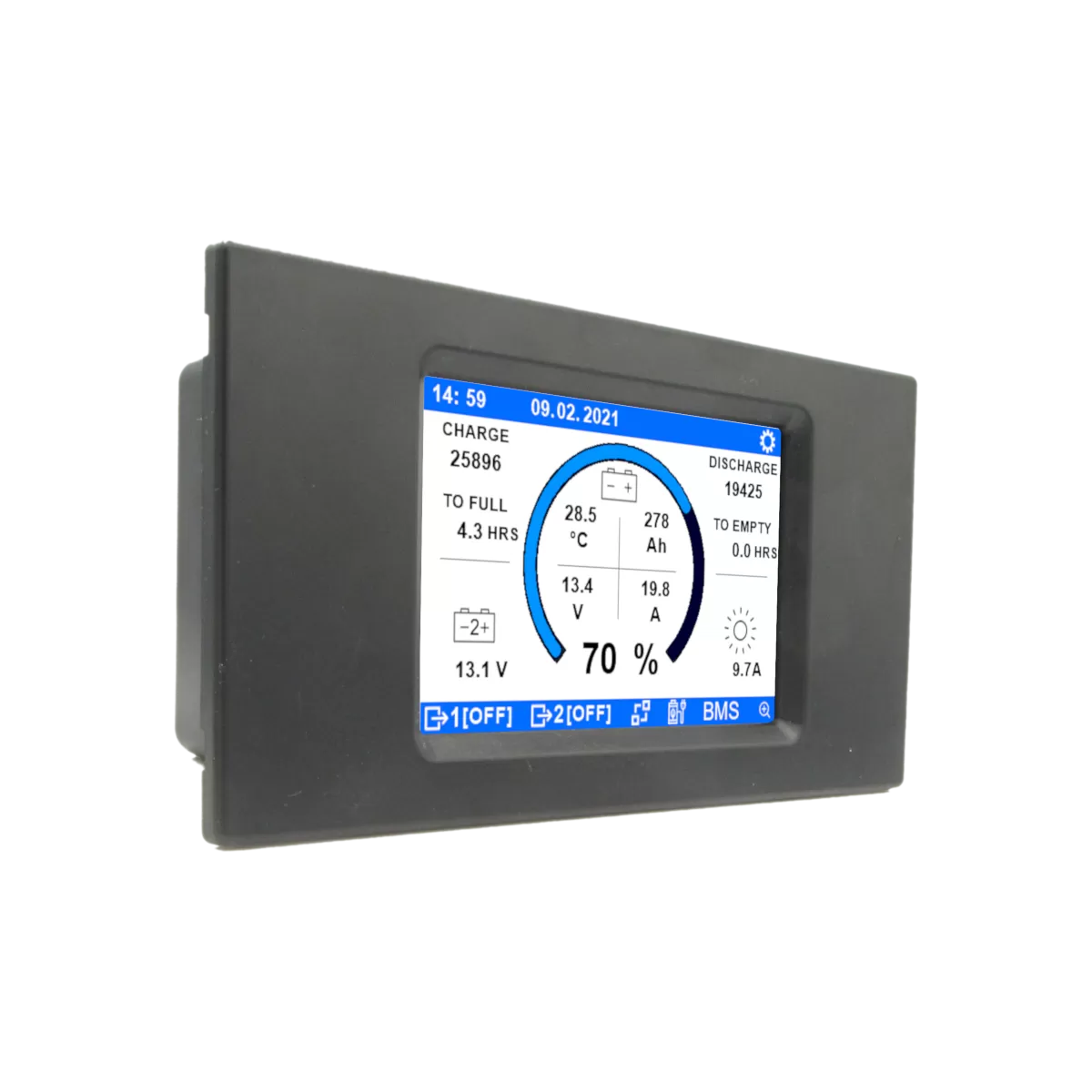

L’Energy Manager 35O2I permette di visualizzare su un display a colori da 3,5” i principali parametri di funzionamento della batteria servizi di camper, imbarcazioni e tutti gli impianti fotovoltaici ad isola a 12-24-48V

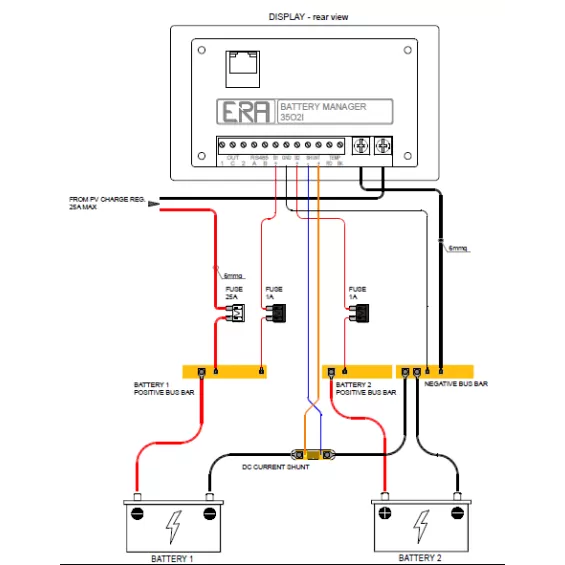

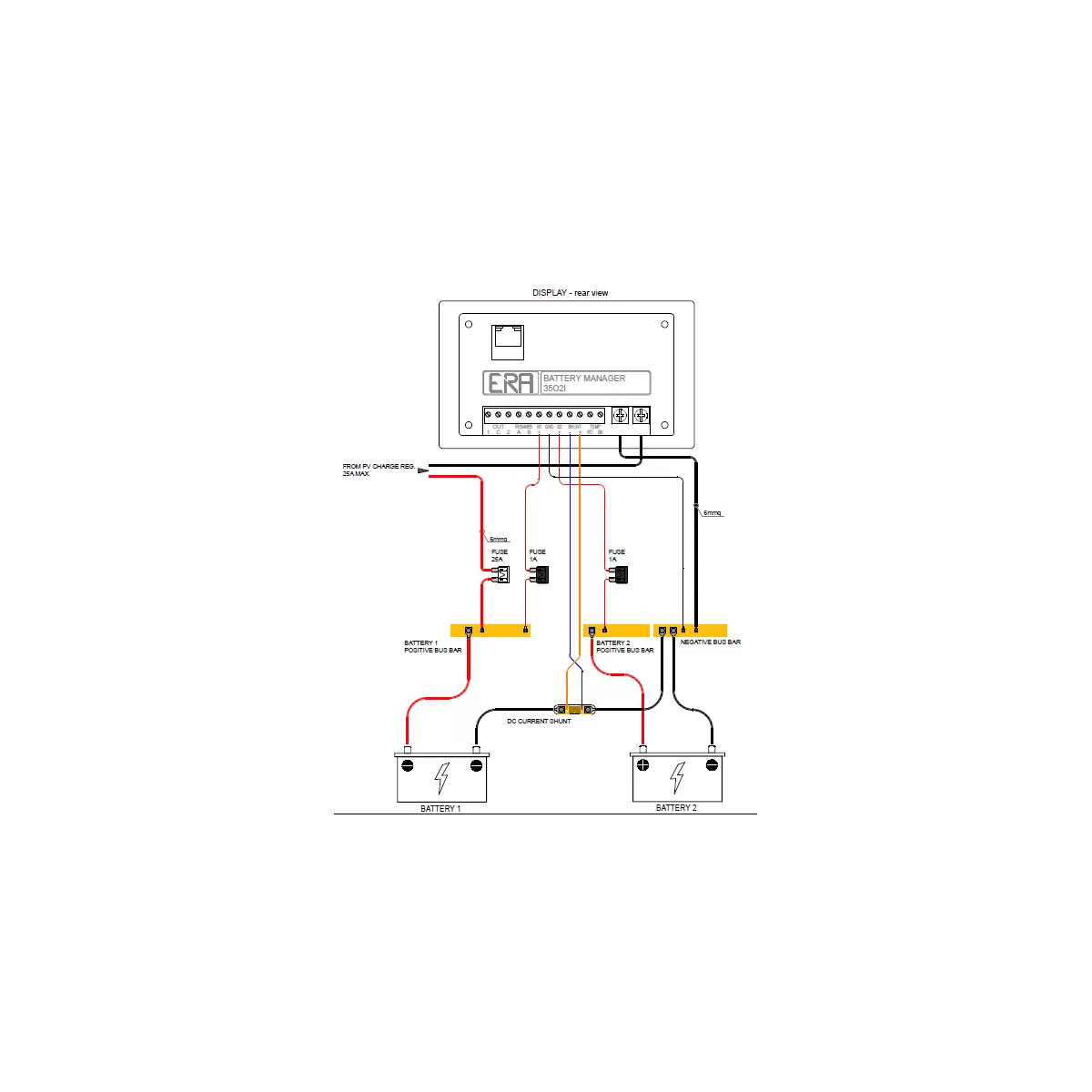

Il display è dotato di sensori di corrente, uno interno per la misura della corrente di carica da un regolatore  fotovoltaico (max 25A) ed uno esterno per la misura della corrente totale di carica e scarica della batteria servizi.

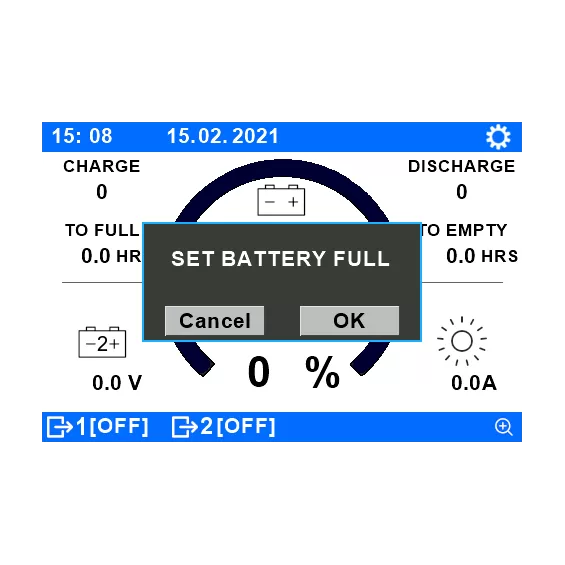

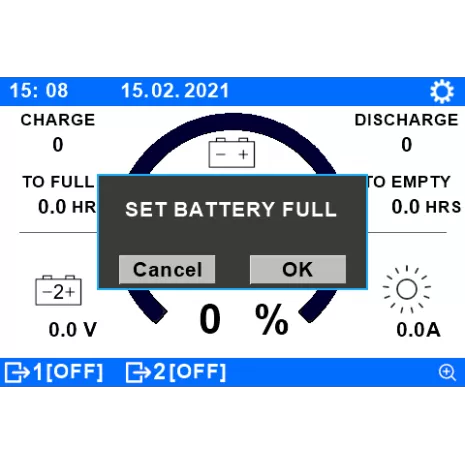

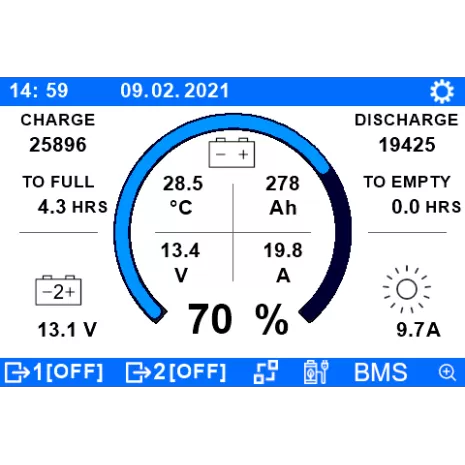

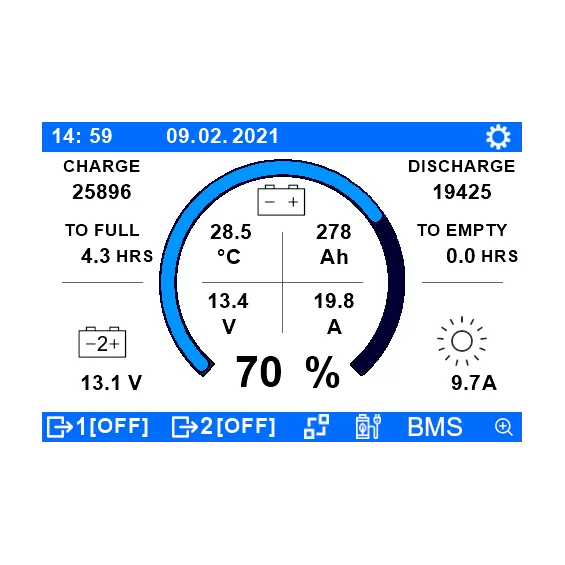

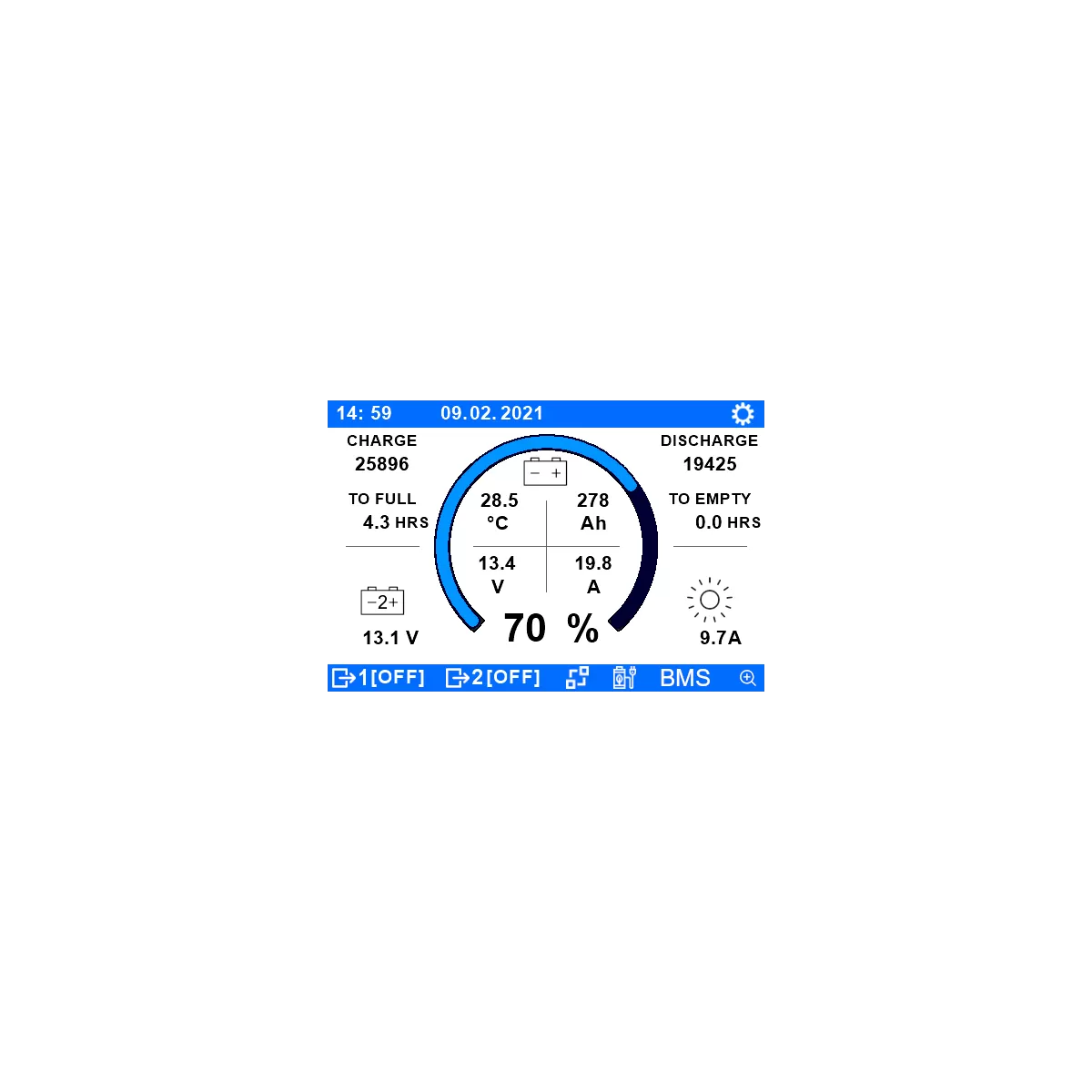

Il display è in grado di visualizzare i dati di corrente, tensione ed energia in carica e scarica della batteria ed i dati di corrente, potenza ed energia prodotta dall’impianto fotovoltaico

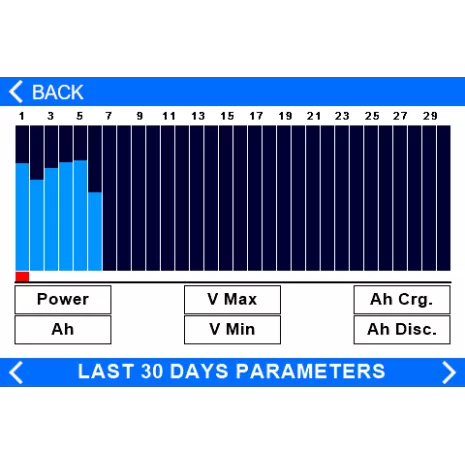

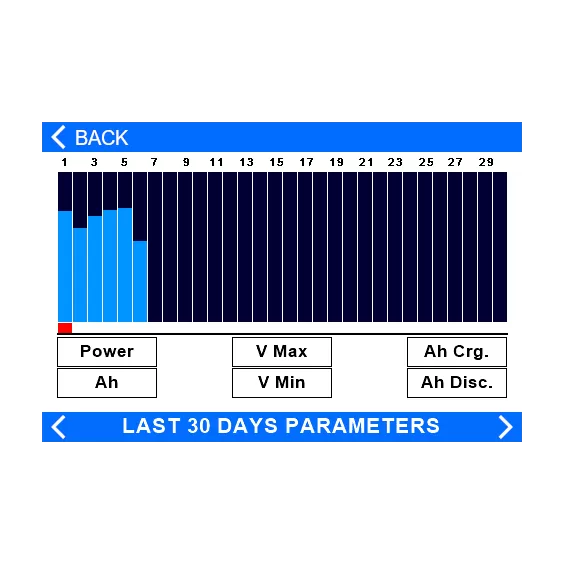

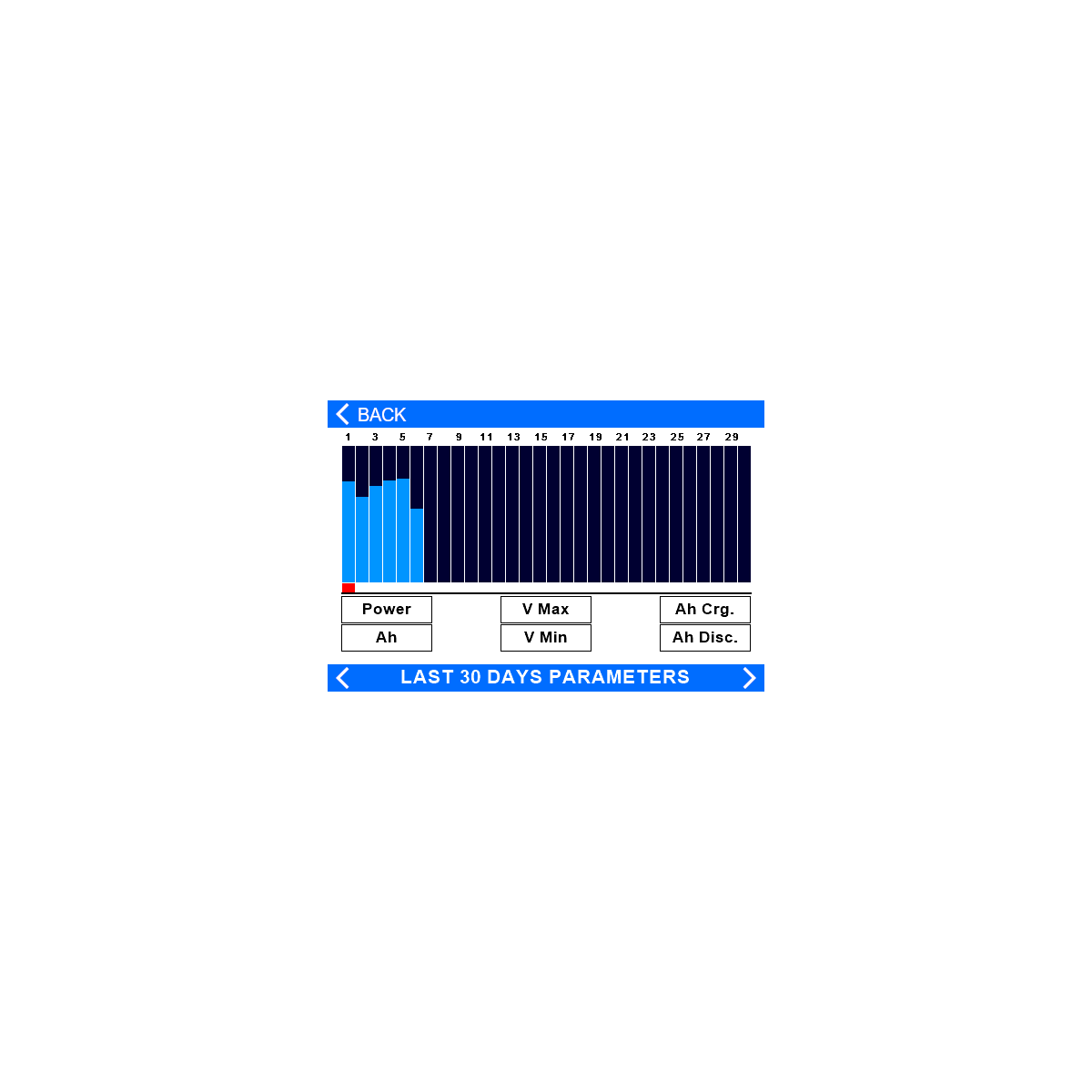

Oltre a questi dati è possibile visualizzare lo storico delle misure su un grafico, in modo da conoscere l’andamento nel tempo delle grandezze misurate.

Il display è dotato di un ingresso ausiliario per la misura della tensione di una seconda batteria.

L’Energy Manager 35O2I è equipaggiato con due uscite digitali programmabili che permettono di controllare dei carichi elettrici (max 2.0A) in base alle soglie di tensione impostate e/o in base alla programmazione di orari di accensione e spegnimento, utili ad esempio per programmare l'accensione di luci secondo orari prestabiliti, oppure lo spegnimento di alcuni carichi sotto una soglia minima di tensione.

Il sistema è predisposto per il collegamento ad interfacce di comunicazione BLUETOOTH, schede di memoria ed interfacce IoT che andranno presto ad implementare l'offerta di questo sofisticato sistema di controllo.

Fornitura:

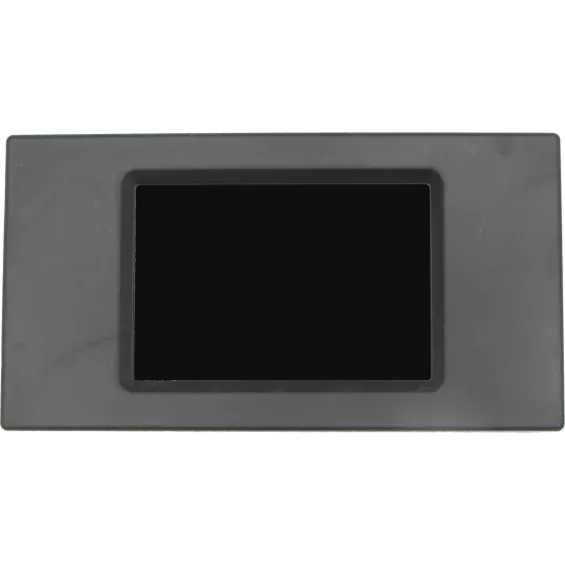

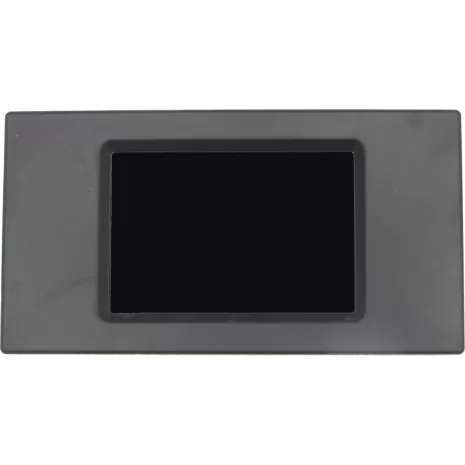

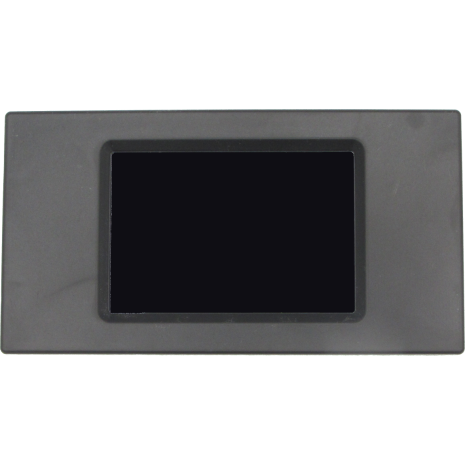

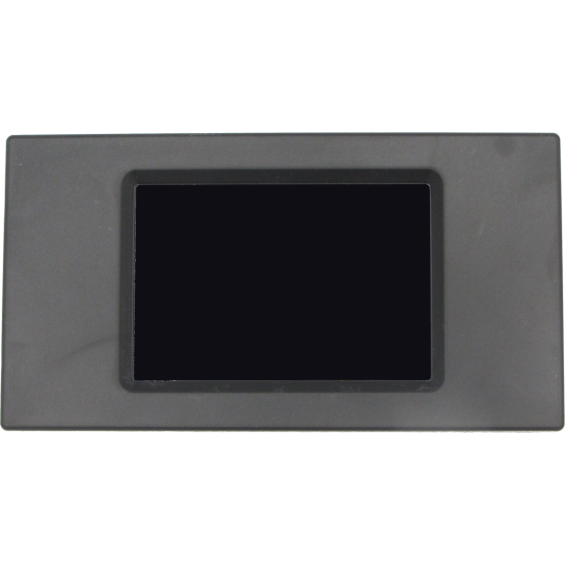

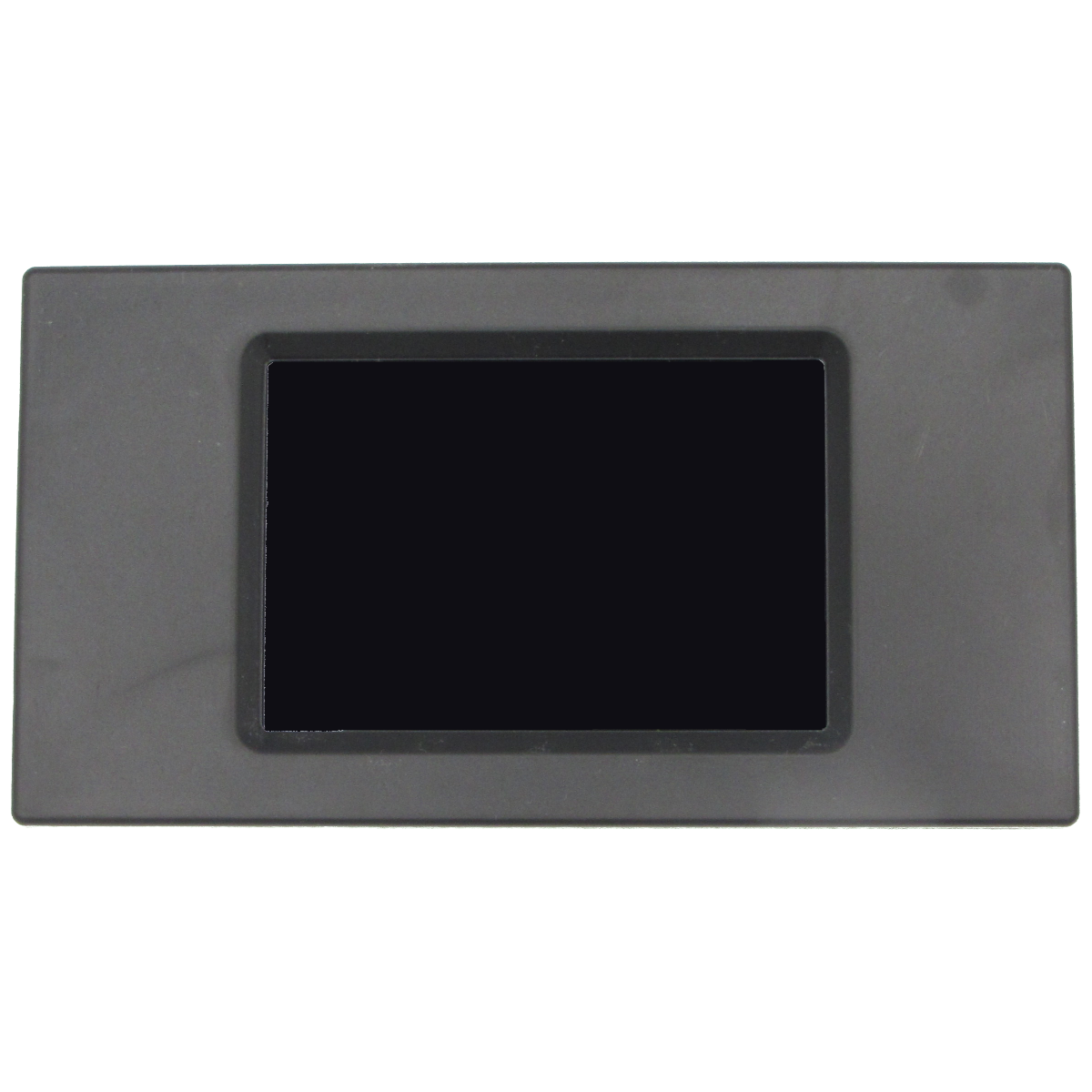

• Energy Manager con Display 3,5" predisposto per montaggio ad incasso
• Cornice di finitura frontale di colore nero
• Sensore di temperatura della batteria
• Shunt per la misurazione esterna della corrente di batteria (max 250A)

Specifiche tecniche:

• Colori: 65K (655536) colori
• Area Display: 73x49 mm
• Risoluzione: 480x320 pixel
• Touch: Resistivo
• Tocchi: > 1 milione
• Retroilluminazione: LED
• Ore funzionamento retroilluminazione: > 30.000 ore
• Tensione di alimentazione: 9-65V
• Assorbimento: 95mA a massima luminosità - 30mA in modalità risparmio energetico
• Uscite di potenza: 2 x 2,0A
• Tensione massima ingresso Shunt: 75mV
• Corrente massima in ingresso fotovoltaico: 25A
• Memorizzazione valori Ah: Ogni ora

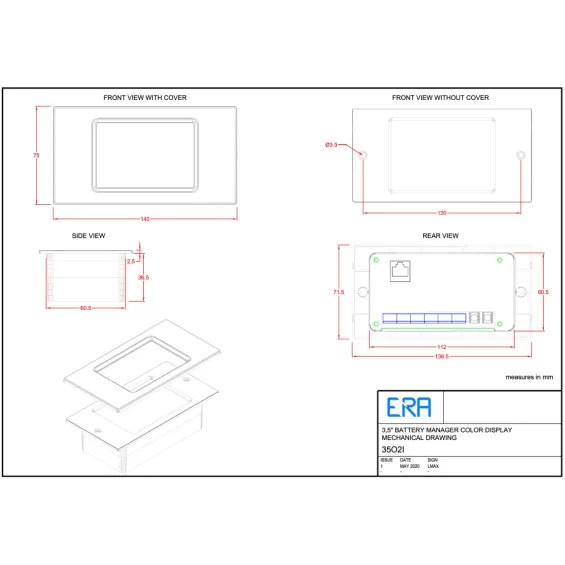

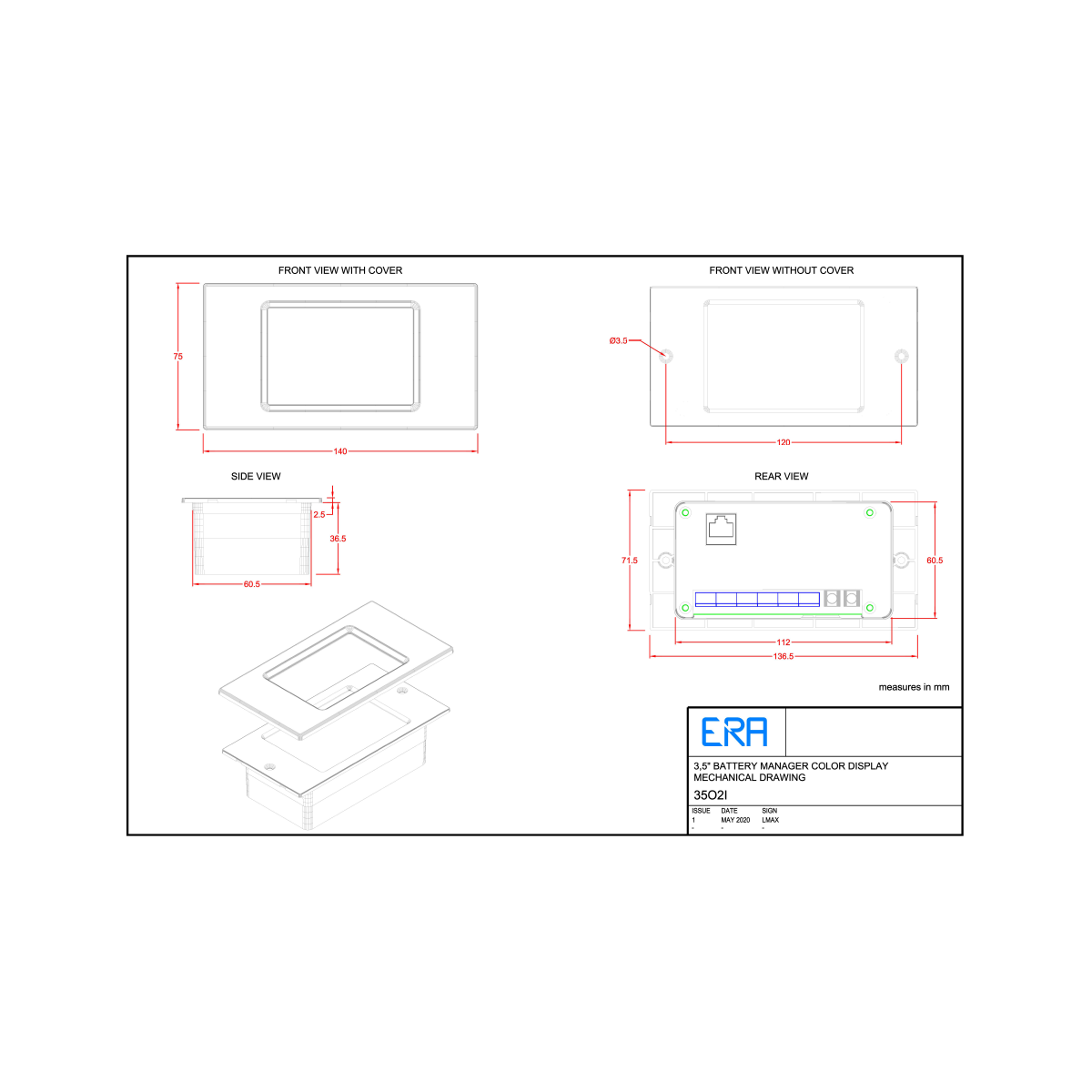

• Dimensioni: 75x150x70mm
• Peso: 150 gr
• Colore involucro e cornice: Nero

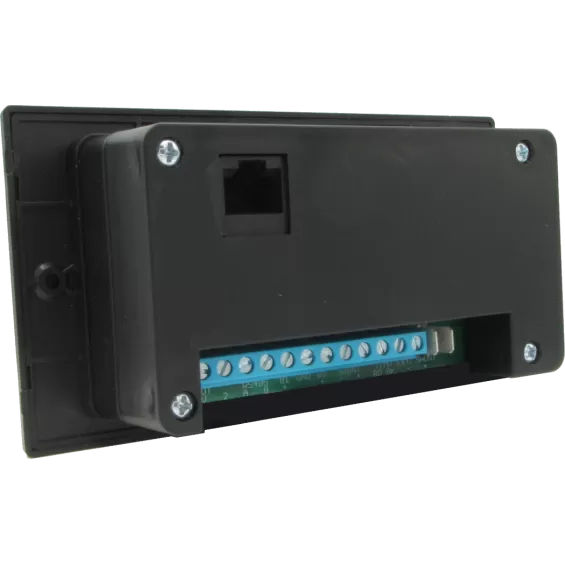

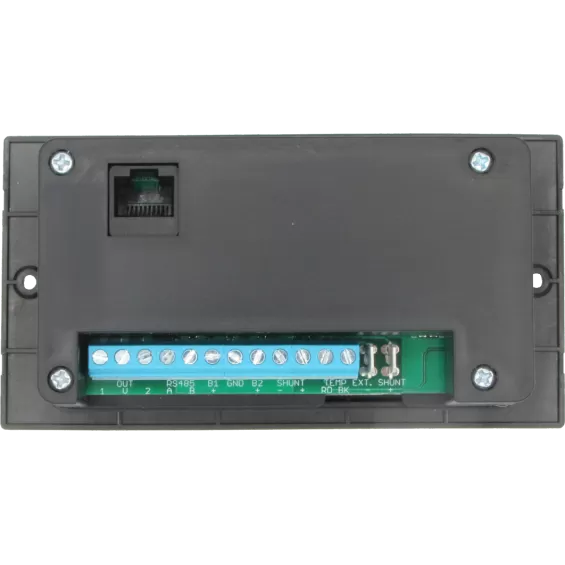

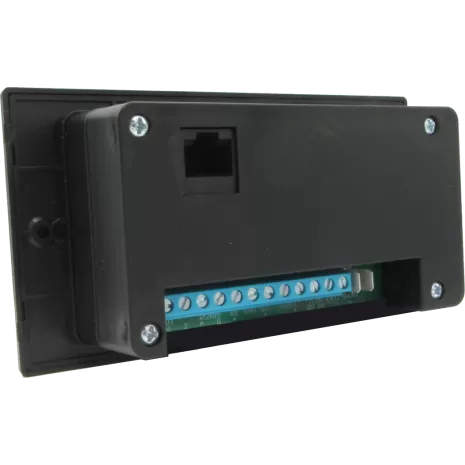

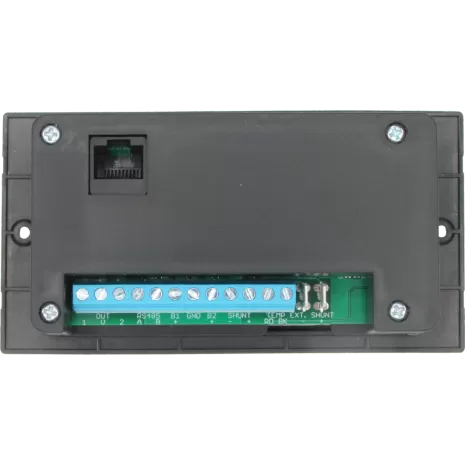

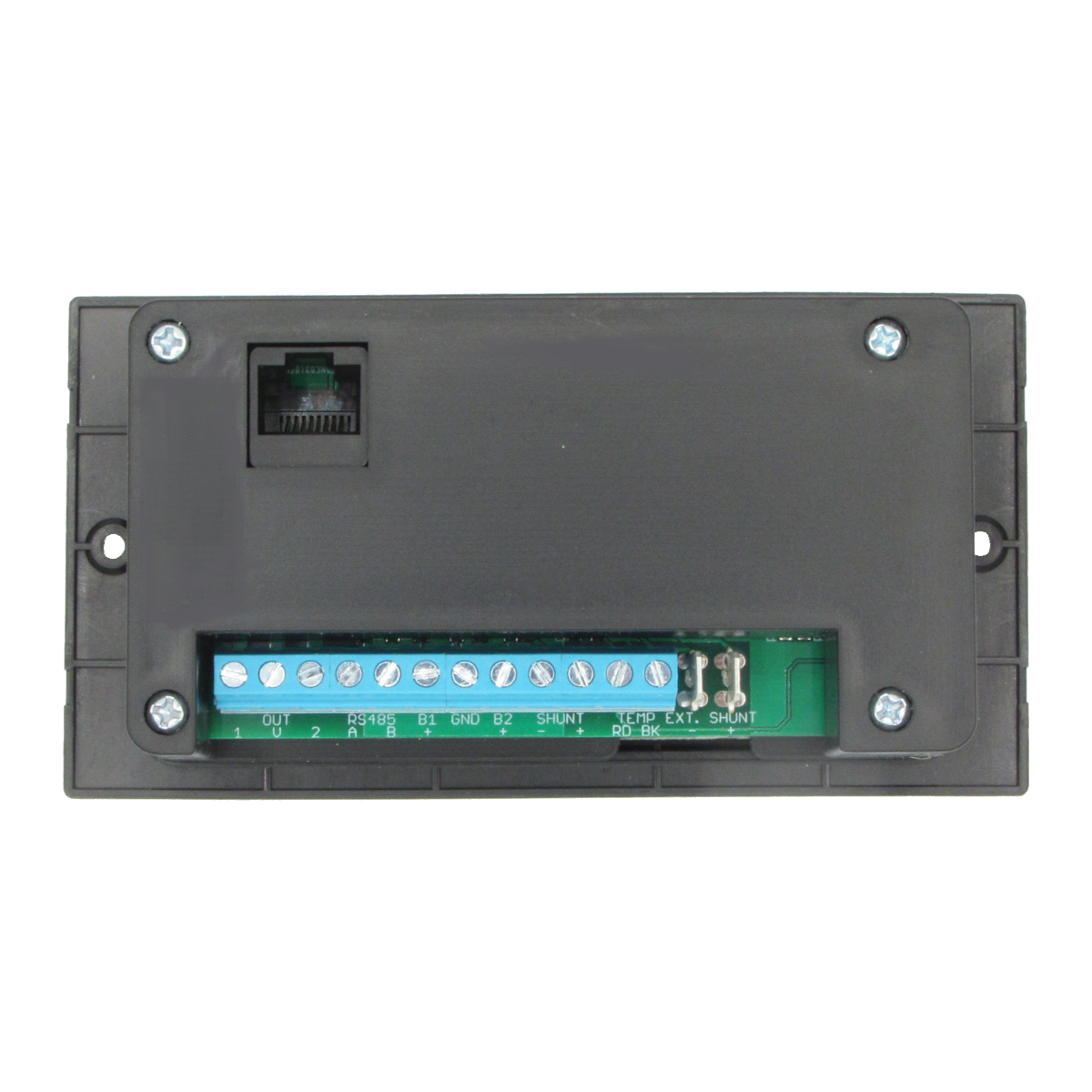

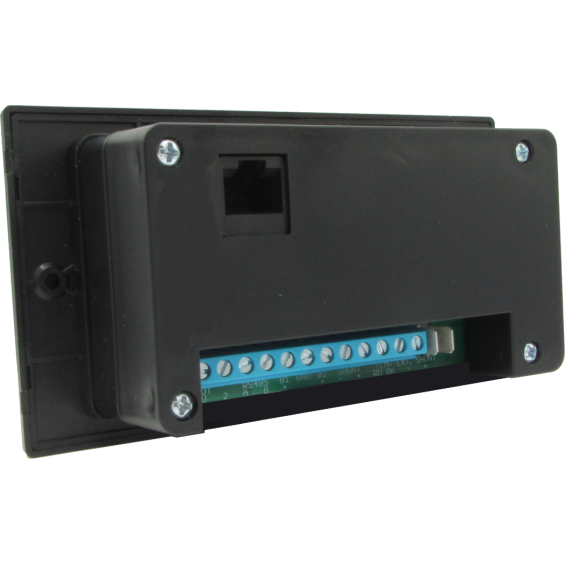

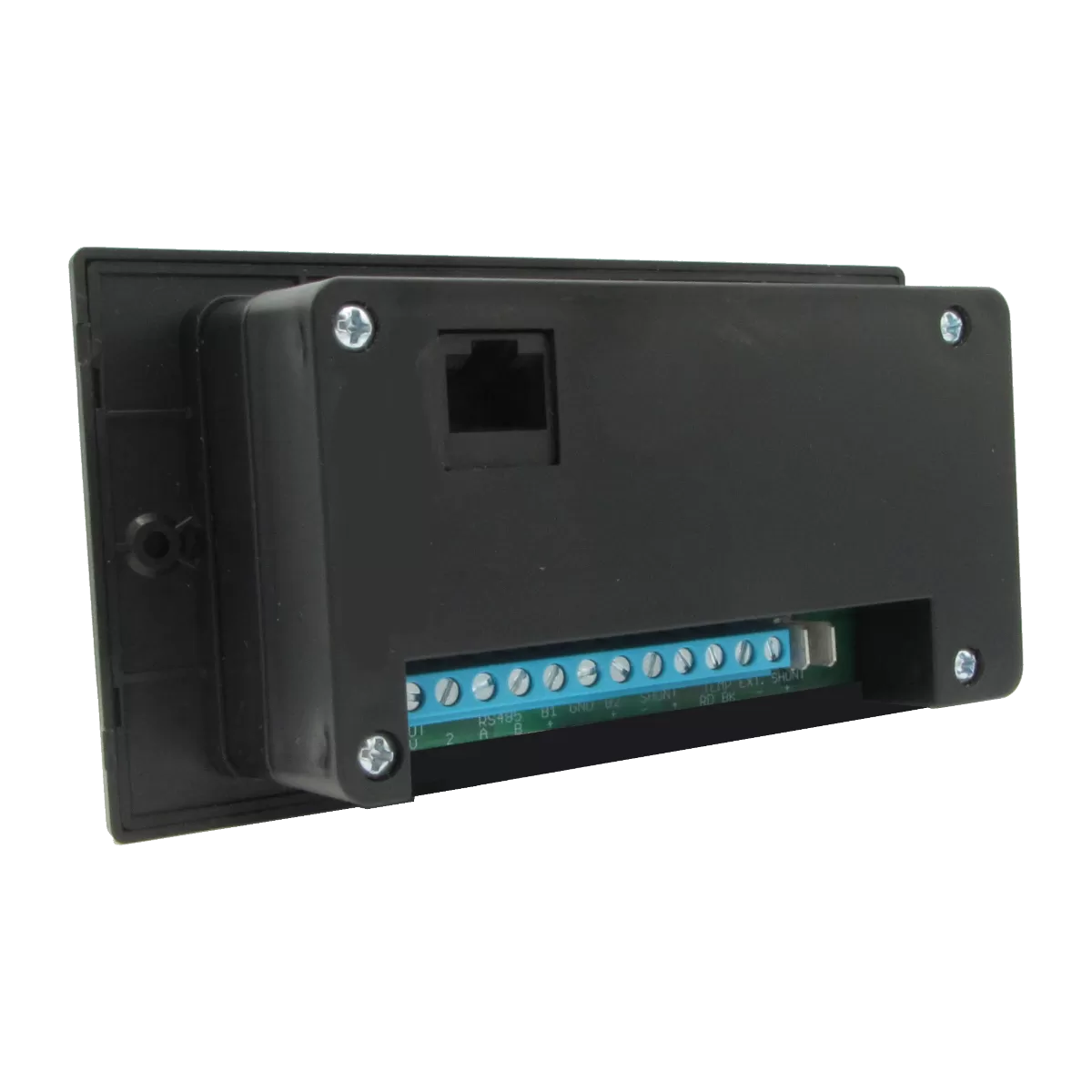

• Terminali di collegamento: Morsetti max 2,5 mmq
• Teminali collegamento fotovoltaico: connettori Faston
• Batterie supportate: Acido libero, AGM, GEL, Litio
• Range temperatura di funzionamento: -20 / +70°C

Accessori opzionali (disponibili a breve):

• Interfaccia S2W per il collegamento Bluetooth o Wi-Fi del display
