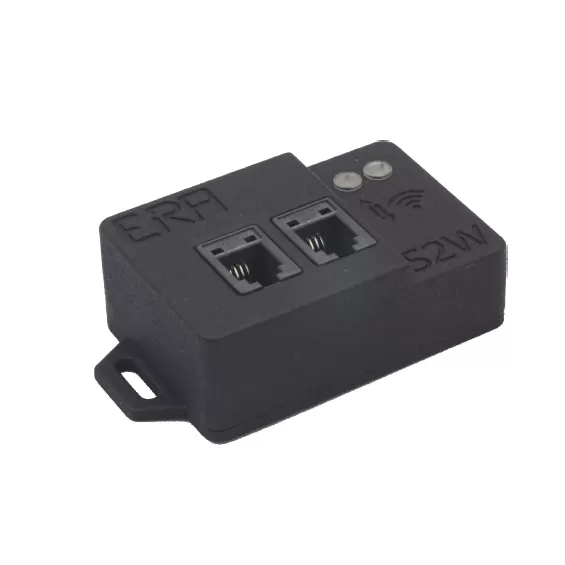

Interfaccia Wi-Fi per Display Energy Manager ERA Electronics 3502I

L’interfaccia S2W permette di interfacciarsi con i monitor della serie BM35 ed inviare i dati raccolti
dagli stessi via WiFi.
Il modulo è in grado di lavorare sia in modalità Access Point, generando una rete WiFi autonoma
ed indipendente, sia in modalità Client Mode per il collegamento ad una rete WiFi esistente.
Il funzionamento in modalità Client Mode permette di visualizzare i parametri elettrici rilevati dal
display su una rete LAN/WAN.

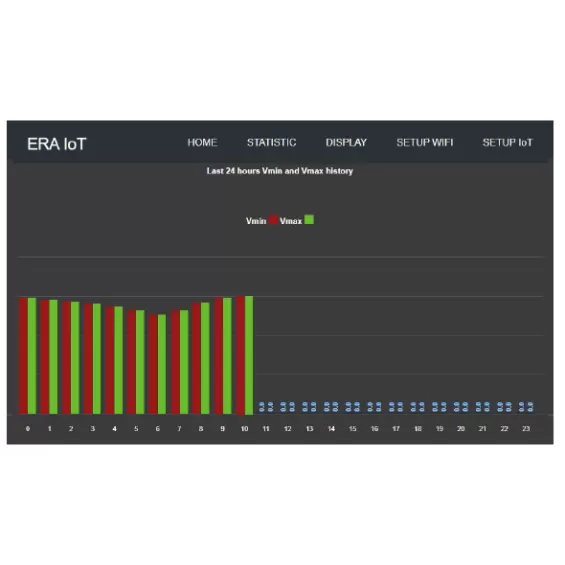

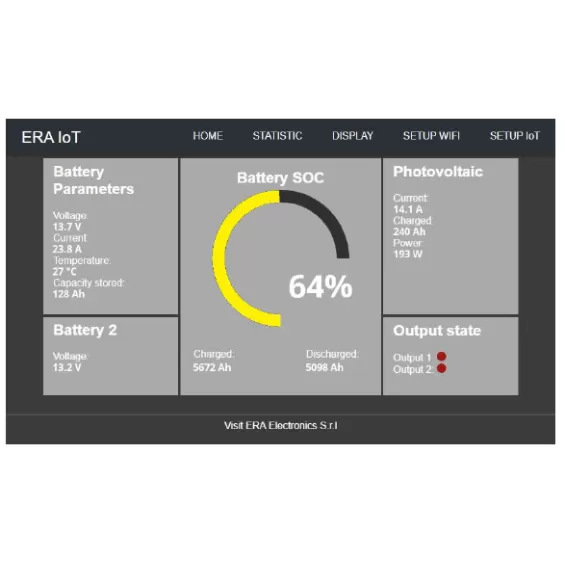

L’interfaccia S2W è programmata per visualizzare in modo semplice e veloce le informazioni
ricavate dal display in tempo reale ed i dati storici memorizzati. La semplice interfaccia grafica
permette l’utilizzo del sistema anche su reti con limitata banda o con tariffe a consumo di dati.
L’interfaccia S2W permette comunque di inviare i dati rilevati su database esterni tipo Influx DB e
Grafana, attivare servizi broker MQTT o l’invio http di stringhe in formato JSON.

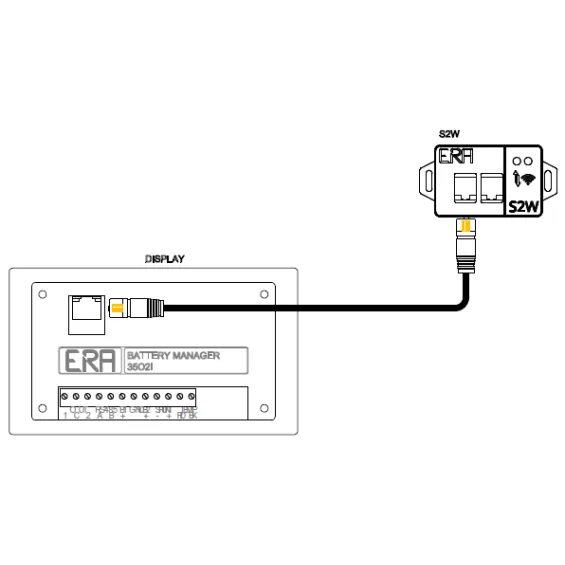

L’installazione del dispositivo prevede il solo collegamento al display BM35 utilizzando il cavo a 4
conduttori in dotazione nella confezione. L’interfaccia verrà alimentata dal display utilizzando lo
stesso cavo di comunicazione seriale.

Fornitura:

• 1 interfaccia S2W
• Cavo di connessione a 4 poli RJ11 - lunghezza 1 mt

• WiFi: 2.4GHz 802.11 b/g/n
• Seriale: RS485 half duplex ECP bus
• Alimentazione e consumo: da 5 a 15V - 130mA@5V

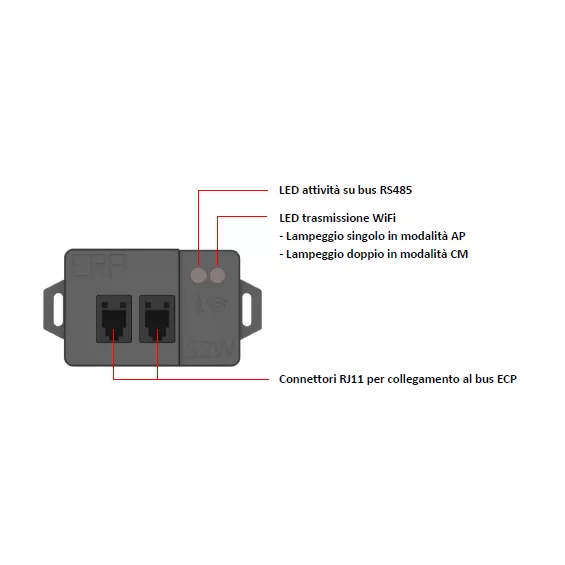

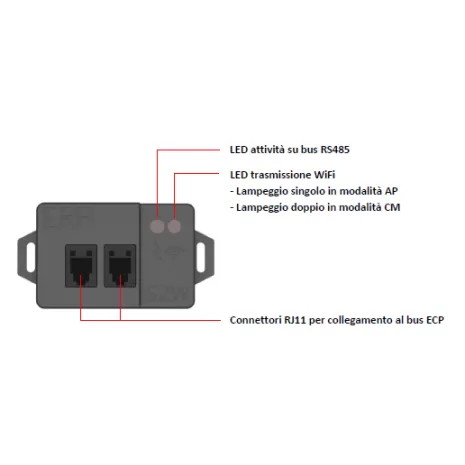

• LED: Led attività su RS485 – Led attività WiFi - Possibilità di disattivare l’accensione dei LED
• Dimensioni: L x W x H (mm) 73 x 38 x 21
• Peso: 65g
• Involucro: PA-GF UL94
• Connessioni: Cavo 4 conduttori con connettore RJ11
• Lunghezza cavo di connessione: 1m
