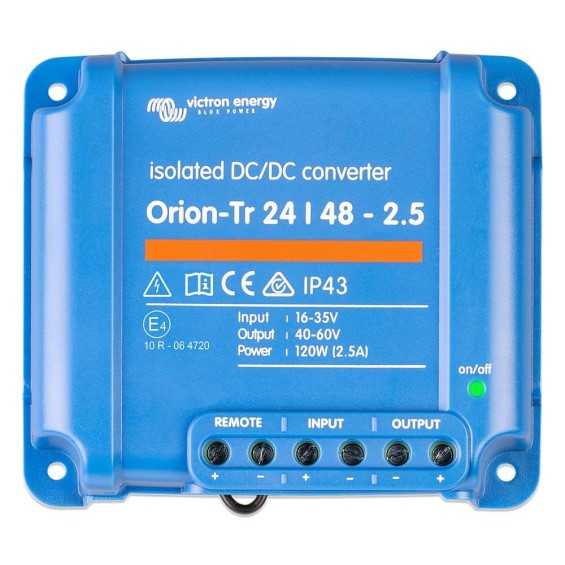

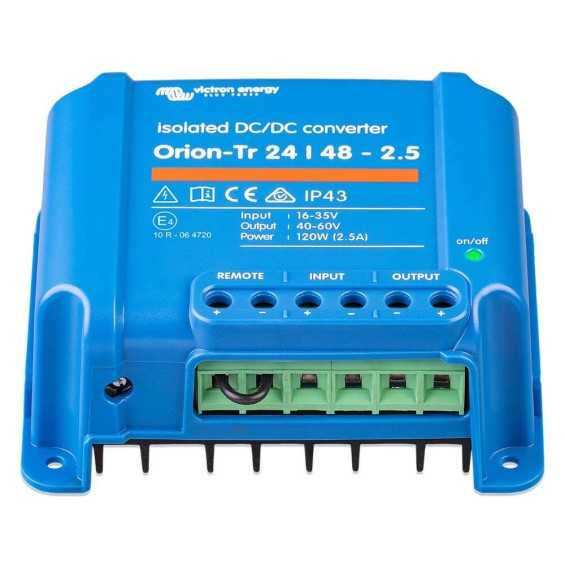

Convertitore DC-DC isolato galvanicamente, genera una tensione di uscita stabile di 48 V da una tensione della batteria di 24 V. Ciò significa che le utenze da 48 V possono essere facilmente utilizzate direttamente su una batteria/banco di batterie da 24 V. Basta collegare la batteria 24 V ai terminali di ingresso del convertitore CC-CC ORION-TR e sarà possibile ottenere una tensione continua stabile di 48 V dai terminali di uscita del dispositivo.

Isolamento galvanico:
l'isolamento galvanico garantisce che le interferenze sul lato ingresso non vengano trasmesse all'uscita o viceversa. Ciò è particolarmente importante nei settori della radio, dell'audio e dell'elettronica sensibile alle interferenze.

Sicurezza:
tutti i convertitori DC-DC della serie Orion-TR sono caratterizzati da elevata efficienza e perfetto funzionamento. Una fonte con tensione troppo bassa può causare danni irreparabili alle apparecchiature sensibili agli sbalzi.

Collegamento per l'interruttore a distanza:
L'apparecchio dispone di un collegamento per l'interruttore a distanza che, se lo si desidera, può essere utilizzato come interruttore ON-OFF o, ad esempio, può essere controllato tramite l'accensione o il segnale D+. Non è richiesto alcun interruttore di potenza! Naturalmente il collegamento può anche essere ponticellato, così il convertitore DC-DC è sempre pronto per il funzionamento.

Funzionamento in parallelo:
il modello è a prova di cortocircuito e più dispositivi dello stesso modello possono essere collegati in parallelo per generare una maggiore potenza di uscita.

Tensione di uscita regolabile:
la tensione di uscita dei dispositivi può anche essere regolata nell'intervallo 40-60 V. Il dispositivo non è ideale per caricare le batterie perché fornisce una tensione di uscita stabile e quindi nessun programma di carica. È quindi meglio valutare l'utilizzo di un Orion-Tr Smart per caricare le batterie.

Raffreddamento/protezione da sovratemperatura:
il convertitore DC non dispone di una ventola integrata, questo garantisce un funzionamento silenzioso. Se la temperatura ambiente è elevata, la corrente di uscita viene ridotta.

Protezione IP43
Se i terminali a vite del dispositivo sono installati rivolti verso il basso.

Dati tecnici;

• Intervallo di tensione in ingresso (1): 20-35 V CC
• Spegnimento per sottotensione: 14V
• Riavvio dopo sottotensione: 15V
• Tensione di uscita nominale: 48,2 V CC (regolabile tra 40-60 V)
• Tolleranza della tensione di uscita: +/- 0,2 V
• Rumore in uscita: 2mV RMS
• Corrente di uscita: 2,5 A
• Corrente di uscita massima (10 s) alla tensione di uscita nominale: 3 A
• Corrente di uscita in cortocircuito: 19A
• Potenza in uscita continua a 25°C: 120W
• Potenza in uscita continua a 40 °C: 115 W
• Isolamento galvanico:  200 VCC tra ingresso, uscita e custodia
• Consumo in standby (acceso, senza carico sull'uscita)(2): < 120 mA
• Consumo in stand-by (spento tramite interruttore remoto): < 200uA
• Efficienza: 88%
• Intervallo di temperatura operativa: da -20 a +55 °C (riduzione di potenza del 3% per °C sopra i 40 °C)
• Protezione termica: riduzione della potenza in uscita
• Umidità: max. 95% senza condensa
• Collegamento DC: morsetti a vite
• Sezione massima del cavo di collegamento: 6 mm² / AWG10
• 4 punti di attacco
• Materiale della custodia in alluminio anodizzato
• Peso: 0,42 kg (senza imballaggio)
• Dimensioni (L x P x A): 100 x 113 x 47 mm

Standard:

• Sicurezza: EN 60950
• Emissione: EN 61000-6-3, EN 55014-1
• Immunità: EN 61000-6-2, EN 61000-6-1, EN 55014-2
• Direttiva automobilistica: ECE R10-5

• 1) Quando la tensione di uscita è impostata su nominale o inferiore a quella nominale, rimane stabile entro l'intervallo di tensione di ingresso specificato (funzione buck-boost).
  Se la tensione di uscita viene impostata su una certa percentuale superiore al valore nominale, la tensione di ingresso minima alla quale la tensione di uscita rimane stabile (non diminuisce) aumenta della stessa percentuale.
  2) Consumo energetico quando Orion-Tr produce tensione in uscita ma non è presente alcun carico.
