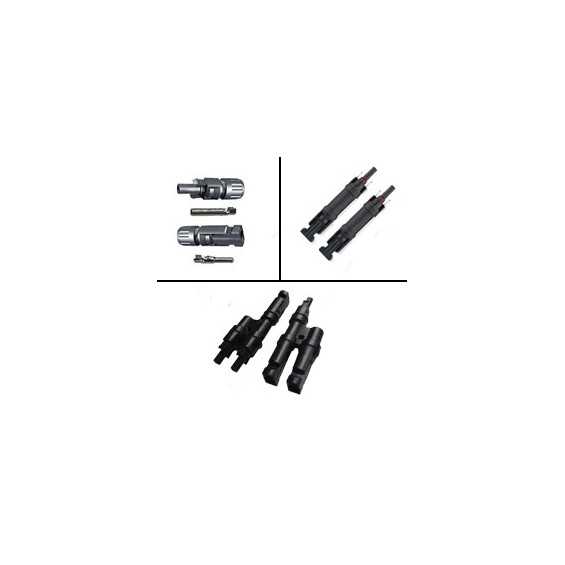

Kit connettori MC4 per parallelo 2 pannelli

Kit ideato per la connessione in parallelo di 2 pannelli dotati di connettori multicontact. Comprende:

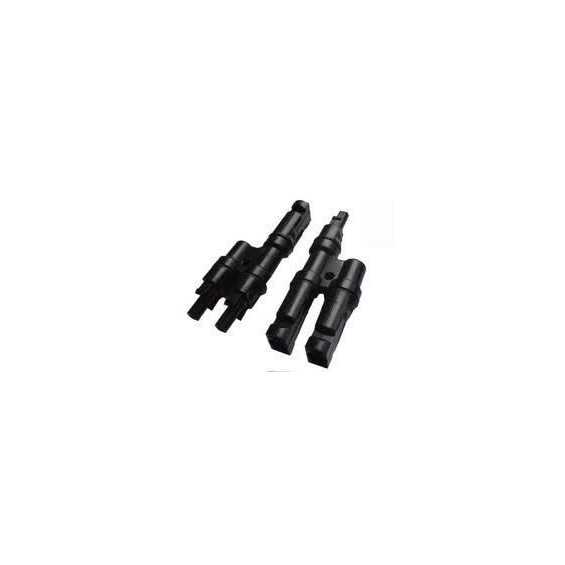

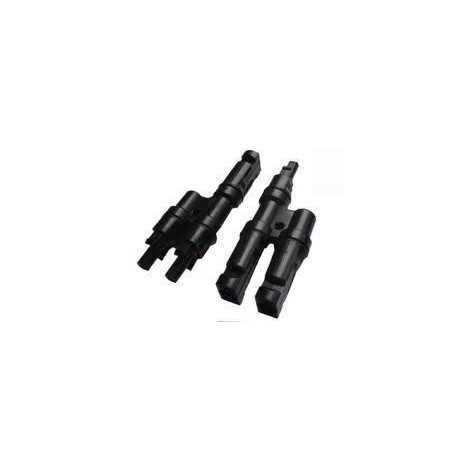

Una coppia di sdoppiatori MC4

Caratteristiche tecniche:

• N. 1 connettore sdoppiatore maschio
• N. 1 connettore sdoppiatore femmina
• Per cavi di sezione fino a 6 mm2
• Tensione massima: 1000 V
• Corrente massima: 20 A
• Materiale di contatto: rame, rivestito di stagno
• Sistema di contatto: multilamellare MC-Multilam
• Temperatura ambiente: da -40C a +70C (UL/AWG14)
• Temperatura massima di utilizzo: +105C (IEC/CEI)
• Classe di sicurezza: II
• Resistenza di contatto tipica: 0,5 Ω

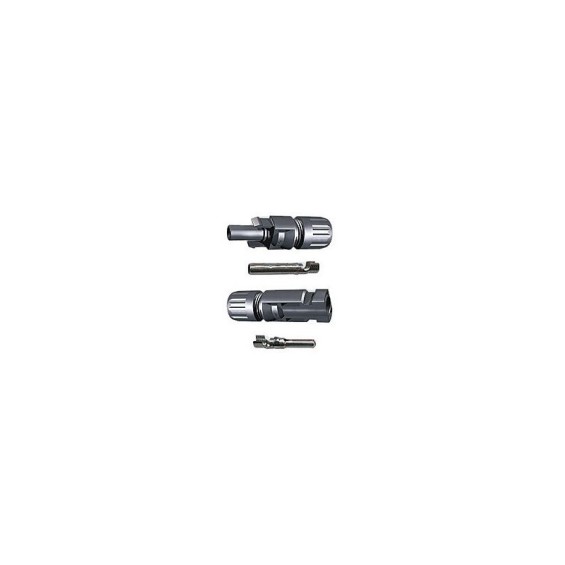

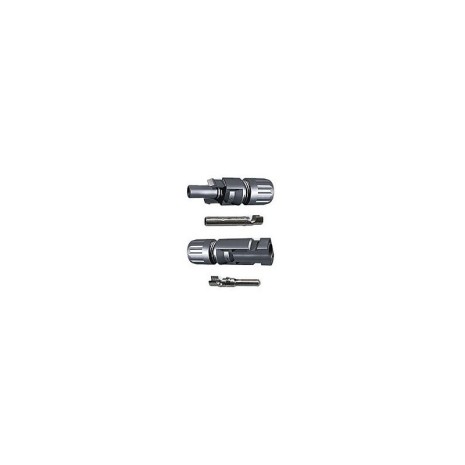

Una coppia di connettori MC4

Caratteristiche tecniche:

• Per cavi di sezione fino a 6 mm2
• Tensione massima: 1000 V
• Corrente massima: 20 A
• Materiale di contatto: rame, rivestito di stagno
• Sistema di contatto: multilamellare MC-Multilam
• Temperatura ambiente: da -40C a +70C (UL/AWG14)
• Temperatura massima di utilizzo: +105C (IEC/CEI)
• Classe di sicurezza: II
• Permettono collegamenti in serie e in parallelo

Clicca qui per il tutorial sui collegamenti dei connettori MC4

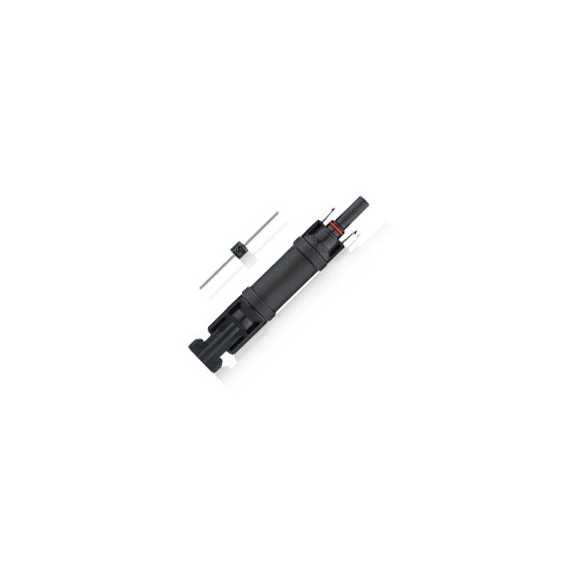

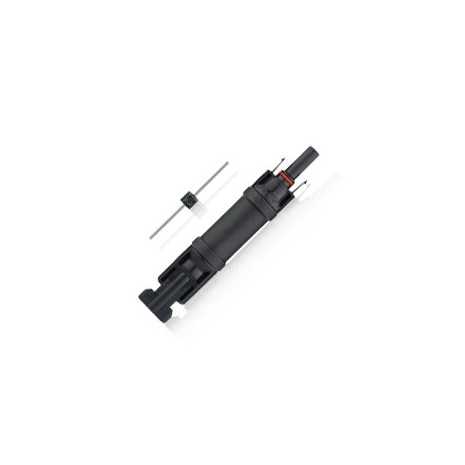

Due connettori MC4 con diodo di blocco

Questo componente è un accessorio indispensabile per bloccare le correnti inverse che si potrebbero verificare negli impianti fotovoltaici costituiti da diverse stringhe di pannelli fotovoltaici collegati in parallelo tra loro.

Il fenomeno della corrente inversa si verifica quando una stringa di un impianto fotovoltaico si trova con una tensione minore rispetto alla tensione delle altre stringhe di pannelli poste in parallelo tra loro, creando così uno scompenso di correnti.

La corrente inversa tra pannelli collegati in parallelo si può verificare quando i pannelli sono di potenza diversa tra loro oppure in caso di un netto parziale ombreggiamento di una parte dell'impianto.

La corrente inversa, nella peggiore delle ipotesi, potrebbe causare danni ai restanti moduli presenti nella stringa e per questo motivo, con l'utilizzo dei connettori con diodo di blocco, si salvaguardia sia la stringa che l'intero impianto.

Grazie ai connettori MC4 con diodo di blocco è possibile effettuare collegamenti rapidi e in sicurezza senza l'ausilio di speciali attrezzature.

Caratteristiche tecniche:

• Materiale isolante : PPE (Prolipropilene Espanso)
• Tensione massima: 1000 V (TUV)
• Corrente massima: 15 A
• Materiale di contatto: Rame
• Classe di isolamento : Isolamento doppio (II)
• Grado di protezione: IP67
• Classe di infiammabilità: UL94-VO
• RTI materiale: 110C
• Resistenza di contatto tipica: 5 mΩ
• Range di temperatura ambientale: -40C fino +85C
• Connettore MC4 apribile a scorrimento per ispezione o sostituzione diodo

Schema tipico di collegamento:
