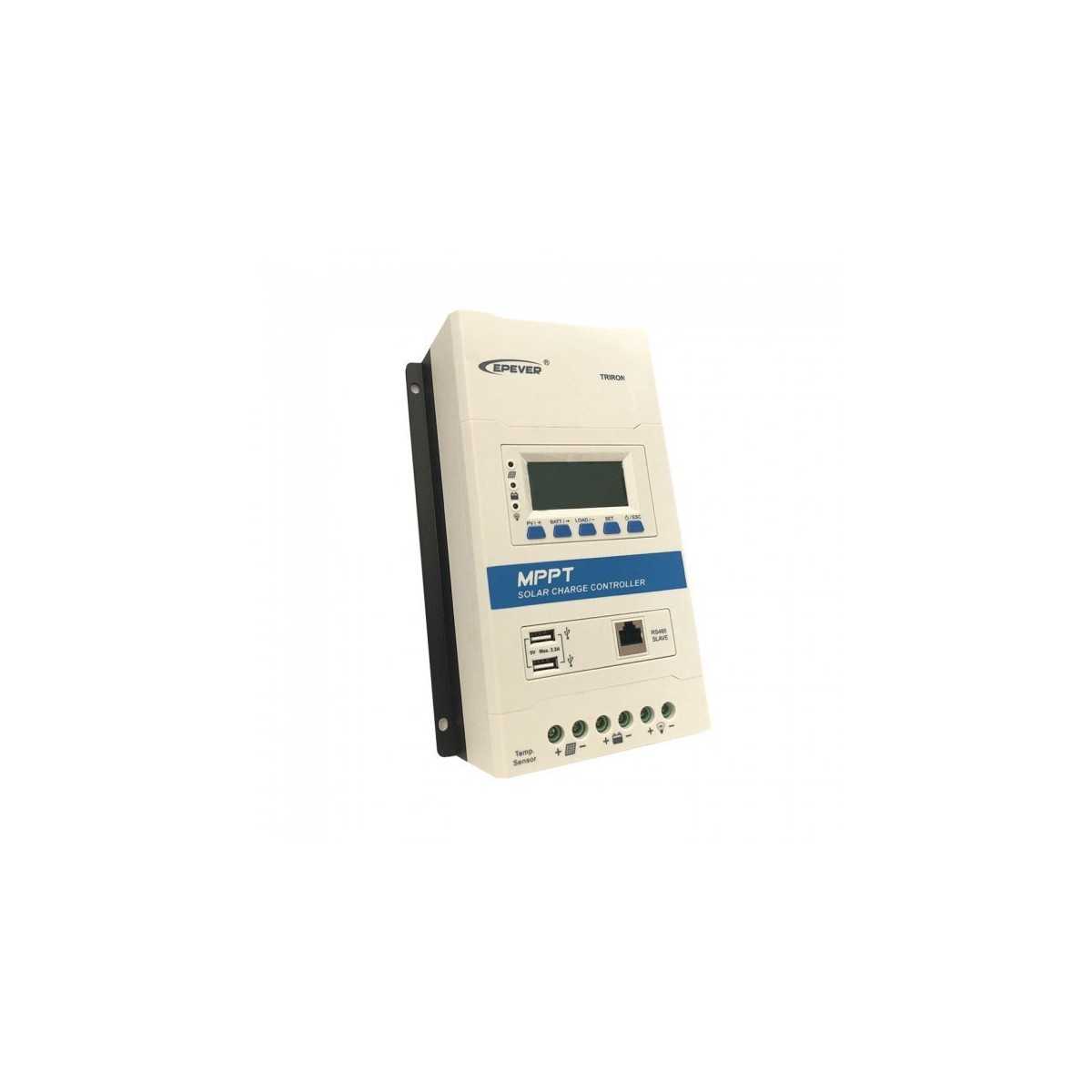

Il Triron 4210N è un regolatore di carica con tecnologia MPPT (Maximum Power Point Tracking), utilizzabile in impianti fotovoltaici. Grazie all’utilizzo della tecnologia MPPT, il Triron può incrementare la corrente di carica fino al 30% e oltre in confronto ai regolatori tradizionali. Il sofisticato sistema di carica a tre fasi può essere configurato per ottimizzare i parametri di carica secondo le specifiche tecniche della batteria. Il regolatore è protetto contro i picchi di tensione, sovra temperatura, sovra corrente, polarità inversa.
Componi il regolatore di carica in base alle tue preferenze
L'unità principale di questi regolatori di carica viene integrata con diverse tipologie di display e interfacce che permettono di personalizzare il regolatore secondo le proprie esigenze.
Display
Scegli il display che preferisci fra le seguenti opzioni:
- Display DB1
Il display DB1 è un display semplice che permette di monitorare il funzionamento dell'impianto fotovoltaico e lo stato della batteria in maniera intuitiva tramite l'utilizzo di LED. Inoltre, il tasto presente sul display permette di attivare e disattivare l'uscita lampade del regolatore. - Display DS1
Il display DS1 è un display intuitivo che permette di monitorare il funzionamento dell'impianto fotovoltaico e lo stato della batteria in maniera semplice tramite uno schermo LCD. Offre la possibilità di controllare i dati operativi base come tensione, corrente ed energia prodotta dal fotovoltaico, tensione, corrente e temperatura delle batterie. Mostra consumo, tensione e corrente del carico quando il regolatore comunica con l'inverter.
Se utilizzato in combinazione all'interfaccia RCM, può mostrare anche i dati dell'inverter. - Display DS2
Il display DS2 è un display intuitivo che permette di monitorare il funzionamento dell'impianto fotovoltaico e lo stato della batteria in maniera semplice tramite uno schermo LCD. Offre la possibilità di controllare dati operativi dettagliati come tensione, corrente ed energia prodotta dal fotovoltaico, tensione, corrente e temperatura delle batterie e altro. Mostra consumo, tensione e corrente del carico quando il regolatore comunica con l'inverter, con un PC o tramite APP.
Se utilizzato in combinazione all'interfaccia RCM, può mostrare anche i dati dell'inverter.
Interfaccia
- Interfaccia UCS
L'interfaccia UCS permette di collegare il regolatore ad un PC per visualizzare o modificare i parametri tramite porta RS485. Inoltre dispone di 2 uscite USB da 5VDC per la ricarica di piccoli dispositivi. - Interfaccia RCM
L'interfaccia RCM dispone di un'uscita RS485 per collegare un inverter EpSolar e visualizzare informazioni sullo stesso display. La presenza di un'uscita per relé, inoltre, permette il collegamento di un circuito per accendere o spegnere un dispositivo da remoto. - Interfaccia RCS
L'interfaccia RCS dispone di una porta RS485 per collegare il regolatore ad un PC per visualizzarne o modificarne i parametri. La presenza di un'uscita per relé, inoltre, permette il collegamento di un circuito per accendere o spegnere un dispositivo da remoto.
Il controllo della tensione di carica avviene in MPPT, combinato con un sistema di controllo multi-fase. Ciò garantisce una maggiore efficienza e durata delle batterie. Il controllo MPPT è attuato grazie ai transistor di potenza MOSFET, che vengono accesi e spenti in PWM ad alta frequenza per controllare in maniera precisa la tensione di carica.
Questo tipo di regolatore di carica svolge un'attività di mantenimento della batteria evitandone sia il sovraccarico che la sottoscarica. Queste funzioni vengono automaticamente svolte dal regolatore di carica in base a delle tensioni di soglia che sono rispettivamente HVD (tensione massima di disconnessione) e LVD (tensione minima di disconnessione). In questo modo si dà la possibilità agli accumulatori di mantenersi più efficienti e più a lungo nel tempo.
Questi processi di disconnessione, svolti automaticamente dal regolatore di carica, sono basati su un parametro automaticamente calcolato e mantenuto aggiornato dal regolatore stesso, ossia il SOC, cioè lo stato di carica della batteria.
Questo regolatore di carica, per il calcolo del SOC, si serve di un circuito integrato all'avanguardia capace di calcolarlo con un'ottima precisione. Il SOC è un parametro molto importante sul quale sono basate le protezioni per il sovraccarico e la sottoscarica. Un ulteriore parametro basato sul SOC è l'LVR (tensione di riallacciamento carico). Sfruttando questo parametro, il regolatore riesce a capire quando gli accumulatori sono abbastanza carichi da poter essere riallacciati al carico (poiché con la protezione LVD gli accumulatori potrebbero venire disconnessi dal carico).
Caratteristiche tecniche
- Selezione automatica della tensione (12 o 24V)
- Tecnologia MPPT avanzata
- Elevata efficienza di tracking non inferiore al 99%
- Picco di conversione del 98%
- Velocità di tracking ultra-veloce
- Preciso riconoscimento e tracking del MPP
- Tipo di batteria e controllo del carico programmabili dall'utente
- Compatibile con batterie AGM, GEL e Litio
- Tre modalità di carica con uscita PWM
- Protezioni elettriche: da sovraccarico, da cortocircuito, da sovraccarico delle batterie, da inversione della polarità, surriscaldamento
Modello | TRIRON-4210N |
Tensione nominale di sistema (V) | 12 o 24 |
Corrente massima pannello | 40A |
Tensione max batteria (V) | 32 |
Range tensione batteria | 8-32 |
Massimo autoconsumo (mA) | <16 |
Tensione massima input PV(V) | 100VOC |
Potenza massima input PV | 12V/520W 24V/1040W |
Protezione sovraccarico | 45A |
Temperatura di funzionamento (ºC) | da -25º a +55º |
Tipo di carica | MPPT (4 fasi) |
Grado di protezione | IP 30 |
Dimensioni | 25,68 x 18,30 x 6,67 cm |
Peso | 2,06 kg |
